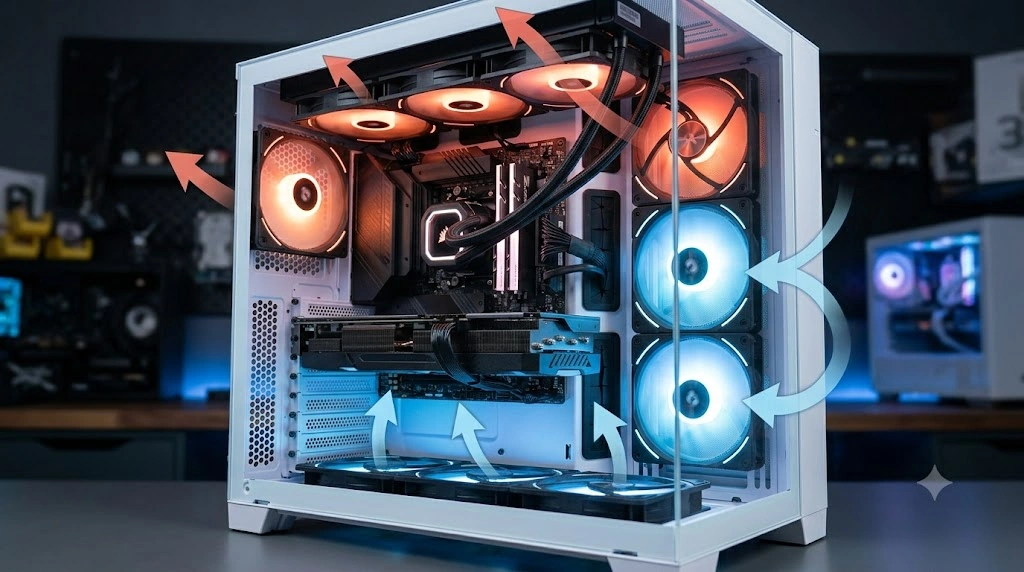

リバースファンはどこにつける？最適配置とエアフロー構築術

こんにちは。PCギアナビ、管理人のギアナビです。

自作PCを組む際、最近よく耳にするリバースファンですが、実際に導入しようとすると向きや配置に悩む方も多いのではないでしょうか。せっかく内部が見える美しいケースを購入したのに、ファンの裏側にあるモーターの支柱や配線が見えてしまっては、少しもったいない気持ちになりますよね。また、水冷クーラーとの組み合わせや、120mmと140mmのどちらを選ぶべきか、排気に使っても問題ないのかといった疑問も尽きないことと思います。

最近主流になりつつあるピラーレスケースや、前面がメッシュになっているケースなど、環境によって最適な配置は大きく変わってきます。見た目の良さだけでなく、システム全体の温度をしっかり下げるための正しい空気の通り道を作ることも非常に大切です。一歩間違えるとケース内に熱がこもりやすくなったり、思いがけないデメリットを引き起こしたりすることもあります。

そこで今回は、PCケースの冷却性能と美観を両立させるために、どこに配置するのが一番効果的なのかを徹底的に解説していきます。みなさんの大切な自作PCが、より快適で美しい空間になるよう、少しでもお手伝いできれば嬉しいです。

リバースファンはどこにつけるべきか？基本と配置

まずは、自作PCの冷却システムにおいて、この特殊なブレードを持つファンをどのように扱うべきか、基本的な概念と具体的な配置場所について見ていきましょう。外観の美しさと熱力学的な効率を両立させるためには、それぞれのパーツが持つ役割を正しく理解することが何よりも重要になります。

通常のファンとの違いと正しい見分け方

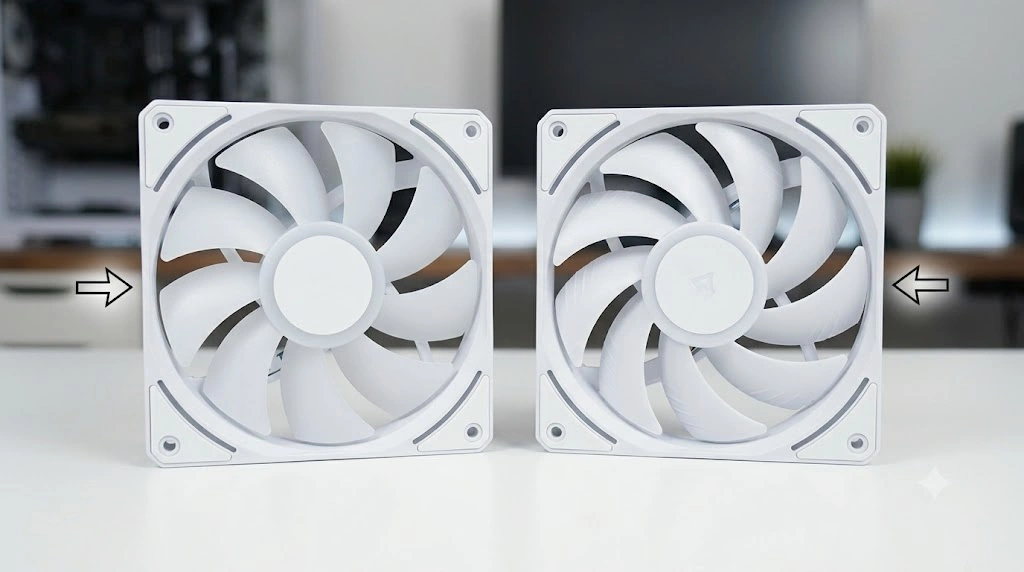

PCケース内に取り付けるファンには、大きく分けて「通常ファン」と「リバースファン」の2種類が存在します。これらを混同して設置してしまうと、ケース内の空気の流れ（エアフロー）が衝突したり停滞したりして、大切なパーツが熱暴走を起こす原因にもなります。

両者は「風を送る」という目的は同じですが、空力設計と物理的な構造において決定的な違いがあります。一番の大きな違いは、空気の流入と排出の方向です。

通常ファンは、障害物のない美しい表面から空気を吸い込み、モーターを支える十字型の支柱（フレーム）や配線がある裏面から空気を吐き出します。一方、リバースファンはブレードの傾斜（ピッチ）が逆になっており、支柱のある裏面から空気を吸い込み、美しい表面から空気を吐き出す構造になっています。

見分ける際のポイントは以下の通りです。

比較項目	通常ファン	リバースファン
ブレードの傾斜	後方に傾斜（前縁が高い）	前方に傾斜（前縁が低い）
視覚的特徴	表面から見てブレードが膨らんで見える	表面から見て凹んで（反り返って）見える
空気の流れ	表面（美しい面）→ 裏面（支柱面）	裏面（支柱面）→ 表面（美しい面）
役割	排気用（外に向けて設置する場合）	吸気用（内部に向けて設置する場合）

簡単な判別テクニック

実践的で直感的な識別方法として、稼働中のファンにティッシュペーパーを近づける方法があります。ティッシュがファンに吸い付くようであればそこは「吸気側」、吹き飛ばされるようであれば「排気側」です。また、多くのファンの側面には風向きと回転方向を示す矢印が刻印されているので、組み込む前に必ず確認するクセをつけると失敗が減ります。

ピラーレスケースの普及と人気が高まる理由

かつてはニッチな存在だったリバースファンが、現在のPCパーツ市場でこれほどまでに求められるようになった背景には、「ピラーレスケース」の爆発的な普及が関係しています。

従来型のケースは、フロント部分がメッシュになっており、そこに通常ファンを吸気として設置してLEDライティングを楽しむのが主流でした。この場合、フロントファンは吸気であっても美しい面が外側（正面）を向くため、見た目の問題はほとんど起こりませんでした。

しかし、前面と側面の境界にある支柱（ピラー）を取り払い、2枚のガラスパネルを繋ぎ合わせて内部をパノラマショーケースのように見せるピラーレスケースが登場したことで、状況は一変しました。フロントからの直接的な吸気が物理的にできなくなり、冷たい空気を取り込むメインの吸入口がマザーボードの右側（サイド）やケースの底面（ボトム）へと移動したのです。

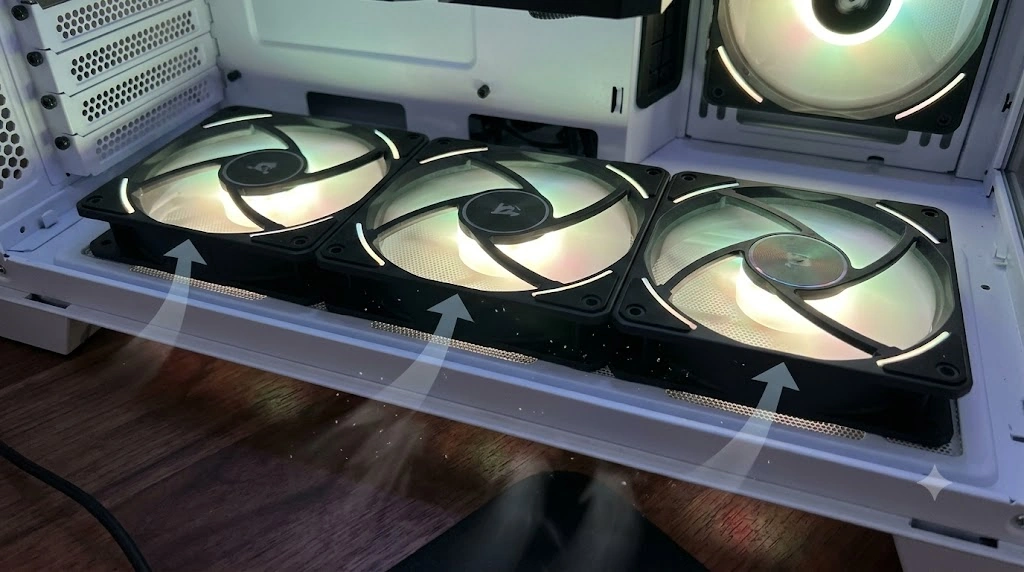

これらの場所に通常ファンを吸気として設置すると、どうなるでしょうか。ガラス越しにケースの内部を覗き込んだ際、ファンの裏側にある無骨なプラスチックの支柱や配線ケーブルが丸見えになってしまいます。せっかくの美しいRGBライティングも支柱で遮られてしまい、ケース全体の美観を大きく損なってしまうのです。

この「見栄えの悪さ」というジレンマを根本から解決するために、各パーツメーカーがこぞって開発したのがリバースファンです。つまり、現代の自作PCにおいてピラーレスビルドを組む際、このファンの採用は単なるオシャレの選択肢ではなく、システム全体の完成度を左右する必須アイテムとして認識されるようになっています。

底面や側面の吸気ファンとして設置するのが最適

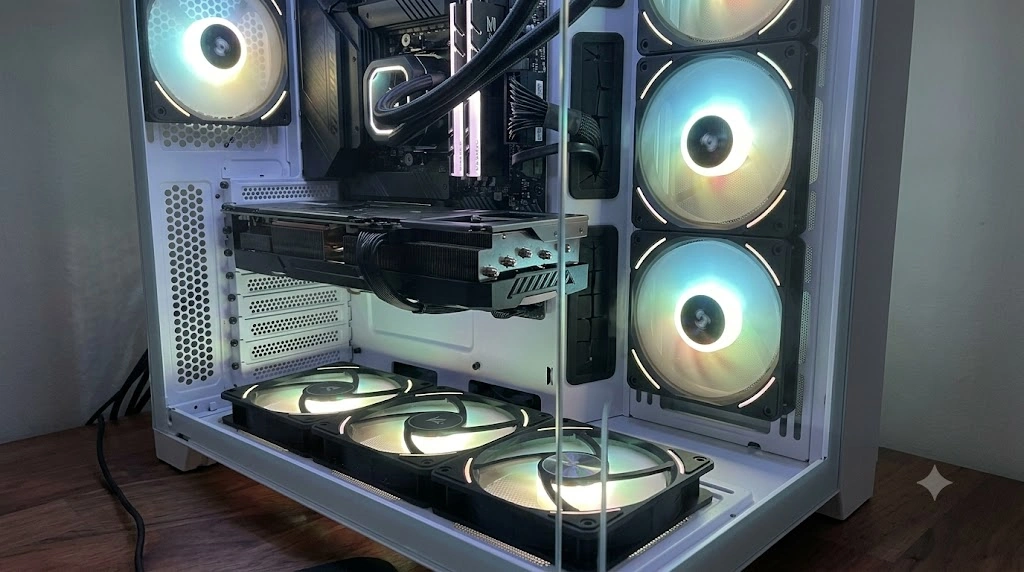

では、具体的に「どこにつけるべきか」という問いに対する最も確実な答えをお伝えします。それは、PCケース内の「外側から内部がよく見える吸気エリア」です。特に以下の2箇所がベストポジションとなります。

1. 底面（ボトム）への配置

ケースの底面は、床付近の最も冷たい空気を取り込み、システム内で一番の熱源となるグラフィックボード（GPU）に直接冷気を吹き付けるための重要な吸気口です。

ここにリバースファンを設置することで、ブレードの美しい回転と鮮やかなライティングをケース内部にしっかり見せつつ、下から上への強力な空気の流れ（煙突効果）を作ることができます。熱気は自然に上へと昇っていくという物理法則に最も合っているため、冷却効率と見た目の良さを両立する上で最優先すべき設置場所と言えます。

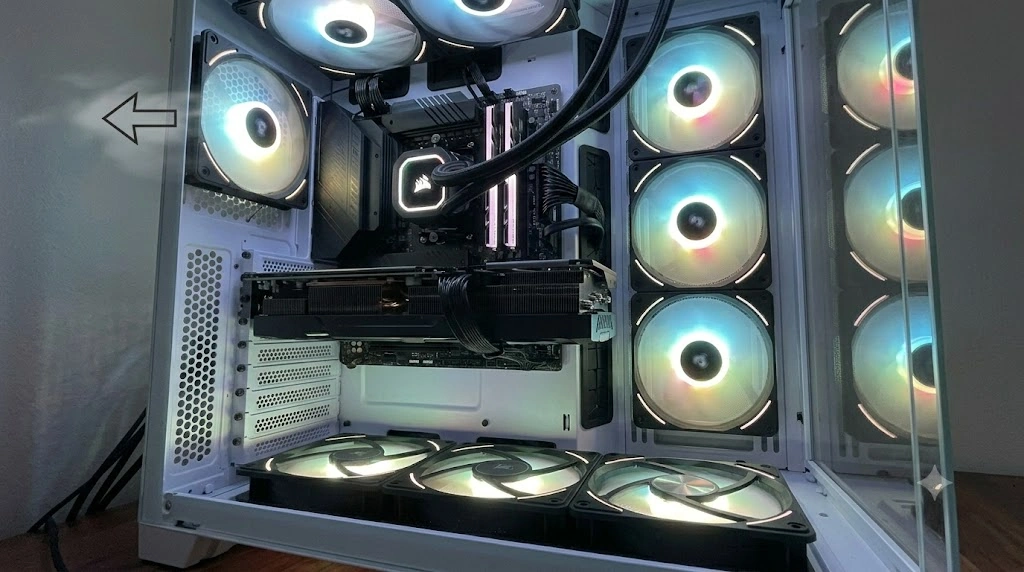

2. 側面（サイドパネル横）への配置

ピラーレスケースにおいて、フロントの代わりとなるのがマザーボード横のサイド吸気スペースです。ここは、正面や横からケースを見たときに最も視線が集まるポイント（注視点）になります。

ここにリバースファンを配置すれば、新鮮な外気をケースの中央へダイレクトに送り込みながら、インフィニティミラーなどの美しいライティングギミックを内部空間に向けて最大限にアピールできます。最新のケースでは、この底面と側面をすべてリバースファンで埋め尽くす構成が推奨されることが多くなっています。

配置の結論

美しいデザインの面をケース内部に向けたまま「吸気」として機能させる。これがリバースファンの唯一にして最大の存在意義です。底面と側面の吸気ポジションこそが、その真価を100%発揮できる場所となります。

水冷ラジエーターや前面の吸気として配置する

底面や側面だけでなく、水冷クーラーのラジエーターや前面パネルに配置する場合についても考えてみましょう。

オールインワン（AIO）水冷CPUクーラーのラジエーターを、ケースの側面や底面に「吸気」として設置するケースも増えています。このとき、冷却ファンはケース外の冷気をラジエーターの細かいフィンに通して内部へ送る役割を持っています。

この構成でリバースファンを採用すれば、ラジエーターの冷却効率を保ちつつ、ファンの美しい発光面をケース内部に向けることができます。ただし、ラジエーターは空気の抵抗が大きいため、空気を押し込む力（静圧）が強いファンを選ぶことが重要です。最近では、ラジエーター向けに設計された「静圧特化型」のリバースブレードモデルも登場しており、水冷環境での導入も非常に理にかなっています。

一方で、一般的なフロントメッシュ構造のケースにおける「前面（フロント）」の配置には少し注意が必要です。

通常、前面にファンを配置する場合は、ケースの外側（正面）から美しい面が見えるように「通常ファン」を吸気として使うのがセオリーです。しかし、PCの置き場所や個人の好みによっては、「ケースの外側よりも、ガラスサイドパネルから覗き込んだときの『内部』からの見栄えを極限まで良くしたい」と考える方もいらっしゃいます。

そのような特殊なこだわりがある場合に限り、あえてフロントの吸気にリバースファンを採用する構成も存在します。これはあくまで個人的な美学に基づく例外的な使い方ですが、空気の流れ自体はしっかりと確保できるため、システムとしては十分に成立します。

天面や背面の排気ファンとして使うのは不適切

自作PC初心者の方がよく疑問に思うのが、「リバースファンをケース上部（トップ）や背面（リア）の排気用として使ってもいいのか？」という点です。

物理的なお話をすれば、使用すること自体は可能です。物理的に裏返して設置すれば、空気をケースの内から外へと押し出す「排気ファン」として機能します。しかし、私はこの使い方を強く非推奨としています。

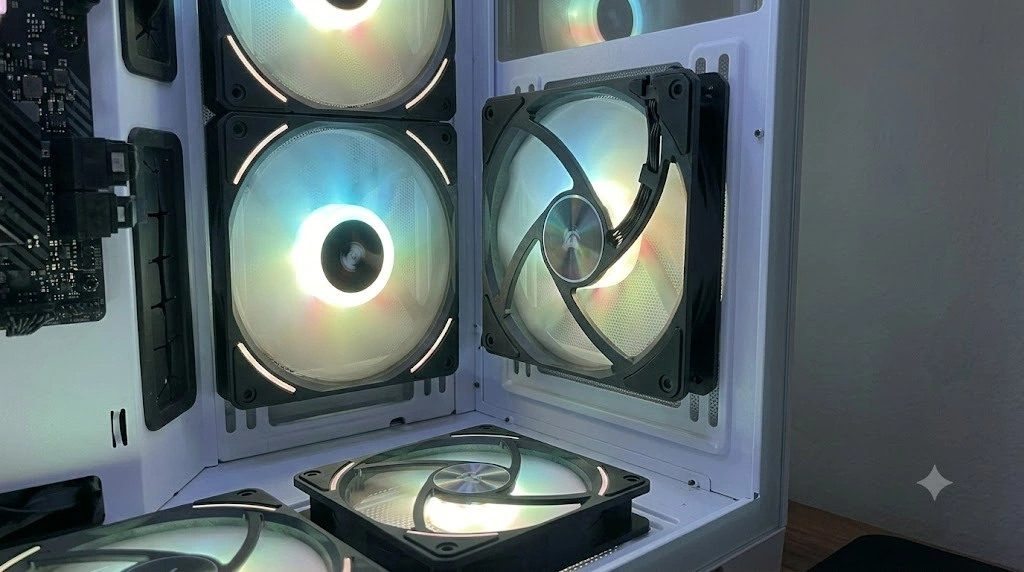

なぜなら、これを天面や背面に排気として設置した場合、ケースの内部（ガラス越しに見える側）に向けて「モーターを支える支柱や配線がある裏面」が完全にむき出しになってしまうからです。

繰り返しになりますが、リバースファンが存在する最大の理由は「吸気をしながらも、美しい表面をケース内部に向けること」です。排気のために裏返して設置する行為は、この製品が開発された意図を根底から否定してしまい、単に見栄えを悪くするだけの結果を招きます。

排気には通常ファンを選ぶ

ケース天面や背面から熱い空気を逃がす排気用途には、表面をケース内部に向けた状態で空気を外に出せる「通常ファン」を使用するのが絶対的なセオリーです。適材適所の配置を心がけましょう。

失敗しないリバースファンをどこにつけるかの注意点

ここからは、実際にパーツを選び、PCケースへ組み込んでいく際に気をつけておくべき実践的なポイントを解説していきます。見栄えだけでなく、長期的な安定稼働やメンテナンス性に関わる重要な要素が含まれています。

正圧のエアフローを構築して防塵効果を高める

ファンの配置は、PCケース内の「気圧」のコントロールに大きな影響を与えます。PCを長く安定して使うためには、この気圧管理が欠かせません。

ケース内の気圧が外の世界よりも高い状態を「正圧（陽圧）」、低い状態を「負圧（陰圧）」と呼びます。一般的に、自作PCの世界では、吸気ファンの風量が排気ファンの風量を上回る「正圧」に保つことが強く推奨されています。

なぜ正圧が良いのかというと、ケース内の空気がパネルの隙間や通気孔から常に外へと押し出される状態になるため、ダストフィルターを通らない細かな埃（ほこり）が侵入するのを物理的に防ぐことができるからです。

リバースファンの普及によって、ユーザーは底面や側面に「見た目の良い吸気ファン」を複数並べて設置しやすくなりました。たとえば、側面に3つ、底面に3つの計6つを「吸気」とし、上部に3つ、背面に1つの計4つを「排気」とする構成などです。このように組むと、自然と吸気の数が排気を上回るため、意識せずともケース内が理想的な「正圧環境」になりやすいという、非常にありがたいメリットがあります。

一部の極端な冷却テストなどでは、排気を強めて「負圧」にする手法もありますが、これは未濾過の埃を隙間から大量に吸い込んでしまい、パーツのショートなどのリスクを高めます。日常的な使用であれば、正圧ビルドを目指すのが最も安心です。

サイズで変わる120mmと140mmの性能差

冷却ファンを選ぶ際、主に120mm径と140mm径の2つのサイズがあります。リバースファンにおいても、このサイズ選びはシステムの冷却力と静音性に直結します。

それぞれの特徴を理解し、自分のケースに合うものを選択しましょう。

特性	120mm リバースファン	140mm リバースファン
冷却性能	標準的。強い風を当てるには回転数を上げる必要あり。	ブレード面積が広く、より多くの空気を押し出せる。
静音性	高回転になりやすく、モーター音や風切り音が出やすい。	低い回転数で同等の風量を稼げるため、圧倒的に静か。
設置スペース	3基連結（360mm）など、ケース全体を広くカバーしやすい。	2基連結（280mm）などになりがちだが、直下の風密度は高い。
市場の選択肢	種類が豊富で、デザインや価格帯を選びやすい。	市場投入が遅れており、選べるブランドや製品が限定的。

PC全体の静音性を極限まで高めたい場合は、低い回転数でしっかり風を送れる140mmサイズをボトムやサイドに採用するのがおすすめです。しかし、140mmサイズはそもそも製造されていないシリーズも多くあります。

ファンの見た目を統一しようと思ったのに「このシリーズには140mmがない！」と後から気づくのはよくある失敗です。パーツ構成を考える初期段階で、使いたいケースの搭載可能サイズと、メーカーの製品ラインナップをしっかりと照らし合わせておきましょう。

配線の圧迫や専用規格など導入時のデメリット

革新的な美しさをもたらしてくれるアイテムですが、特殊な構造と運用方法ゆえに、いくつかの物理的なデメリットやハードルも存在します。

空気の乱れによるわずかな効率低下

通常のファンは、空気を吸い込む側に障害物がない状態を前提に設計されています。しかしリバースファンは、空気を吸い込む側（外気側）にモーターの支柱やフレームが位置します。そのため、空気を吸い込む段階で微細な空気の乱れ（乱流）が生じやすく、厳密な計測を行うと通常ファンよりもわずかに風量や静圧の効率が落ちる傾向があります。とはいえ、一般的な使用において致命的な温度上昇を招くほどの差ではありません。

裏配線スペースの圧迫

最近のハイエンドモデルは、ファン同士を隙間なく連結してケーブルを減らす「デイジーチェーン（数珠つなぎ）」という独自のシステムを採用しているものが増えています。これにより表側のケーブルは劇的にスッキリしますが、代わりに専用の太いコネクタケーブルや巨大な制御ハブを、ケースの裏側（裏配線スペース）に収納しなければなりません。

これが、小型のPCケース（SFF環境など）においては非常に厄介な問題になります。ケーブルをまとめるスペースが足りず、ケースのフタが閉まらなくなったり、組み立ての難易度が跳ね上がったりすることがあるので、ケース側の裏配線スペースの広さは事前に確認しておく必要があります。

統一感を出すためのメーカー別エコシステム

PCケース内を美しく見せるためには、排気用の通常ファンと吸気用のリバースファンの発光パターンやデザインを、完全に同期させるのが理想です。そのためには、必然的に「同じメーカーの同じシリーズ」でシステム内の全てのファンを統一することになります。

現在、市場を牽引している主要なブランドにはそれぞれ特徴的なエコシステムがあります。

• Lian Li（UNI FANシリーズ）： デイジーチェーンのトレンドを作ったパイオニア。液晶モニター搭載モデルなど革新的なデザインが魅力です。
• Corsair（iCUE LINK）： 電源とRGBデータを1本のケーブルで送る独自規格で、極限まで配線をシンプルにできます。
• Thermaltake（SWAFAN EXなど）： ブレード自体を取り外して、通常とリバースを物理的に付け替えるという画期的なアプローチを採用しています。
• Phanteks（D30シリーズ）： 30mmという極厚フレームを採用し、リバースファン特有の効率低下を物理的な厚みでカバーする性能重視モデルです。
• ASUS（TUF Gaming）： こちらも厚みのある設計で高い静圧を実現しており、水冷ラジエーターへの吸気として強い威力を発揮します。

ベンダーロックインに注意

特定のブランドのエコシステム（専用コントローラーやソフト）を一度導入すると、将来的にファンを1つだけ追加したり交換したりする際、他社製品が使えなくなる「ベンダーロックイン」の状態に陥ります。初期投資の大きさとともに、将来的な拡張性が制限される可能性がある点は覚悟しておきましょう。

ケース標準搭載のモデルが増加している傾向

ここ最近のPCパーツ市場の最新動向として、とても興味深い変化が起きています。それは、リバースファンが「後から自分で買い足すカスタマイズパーツ」から、「PCケースに最初から付属している標準パーツ（OEM）」へと移行しつつある点です。

次世代のピラーレスケースの多くは、工場から出荷される段階で、マザーボード横のサイドや底面にリバースファンが標準で取り付けられています。中には、裏配線スペースに専用の制御ハブまで配線済みの状態で提供されているモデルもあります。

これにより、ユーザーはわざわざ高い追加投資をしてファンを買い揃えることなく、ケースを買ったその日から最適な吸気エアフローと最高の美観を手に入れることができるようになりました。これは、リバースファンという概念が、PCケースの基本設計そのものを書き換えるほどの大きな影響力を持ったことを意味しています。これから新規でPCを組む方は、最初から搭載されているケースを選ぶのも賢い選択肢と言えるでしょう。

結論：リバースファンは最終的にどこにつけるべきか

ここまで、熱力学的な側面と空間の美学から、様々な配置や注意点について掘り下げてきました。

結論として、「リバースファンをどこにつけるべきか」という問いに対する最終的な答えは、「底面（ボトム）」および「側面（マザーボードトレイ横）」の吸気ポジションに限定するのが最も理にかなっています。

これらの場所に配置することで、ケース外の冷たい空気を効率よく取り込みながら、高価なPCパーツたちを美しく照らし出すことができます。逆に、天面や背面への排気用途としての使用は、製品の設計思想と合わないため避けるべきです。

また、導入にあたっては120mmと140mmのサイズ選びによる静音性の違いや、各メーカーが展開する独自ケーブルの取り回し、ケースの裏配線スペースの余裕などを事前にしっかりとシミュレーションしておくことが失敗を防ぐ鍵となります。

最後に

PCの構成や環境は人それぞれ異なります。本記事でご紹介したエアフローの構築やファンの配置はあくまで一般的な目安であり、すべての環境において絶対的な冷却性能を保証するものではありません。特に本格水冷など複雑なシステムを組む場合は、各パーツの公式マニュアルや仕様を必ず確認し、最終的な判断はご自身の責任で行うか、専門家にご相談されることをおすすめします。

PCケースの中を美しく彩るリバースファン。その特性を正しく理解し、適材適所の配置を行うことで、あなたの自作PCはさらに魅力的で快適な一台へと進化するはずです。ぜひ今回の記事を参考に、理想のPCビルドを楽しんでみてください。
