簡易水冷クーラーの向きは？正しい取り付け方

こんにちは。PCギアナビ、管理人の「ギアナビ」です。

簡易水冷クーラーの向きを調べていると、ラジエーターは上面と前面のどちらがいいのか、ポンプの上下位置はどうするのか、チューブは下向きにするべきなのかなど、いろいろな情報が出てきますよね。説明によって微妙に言い方が違うので、結局どの配置が正しいのか迷ってしまう方も多いかなと思います。

AIOの向きで特に重要なのは、ラジエーターの取り付け向きだけではありません。簡易水冷の吸気と排気、ラジエーターの垂直・水平配置、ポンプの上下関係、冷却液への空気混入などをまとめて考える必要があります。前面設置ならチューブを下向きにできるか、天面設置ならメモリやマザーボードと干渉しないかも確認したいポイントです。

この記事では、簡易水冷クーラーの基本的な向きから、前面吸気と天面排気の違い、ケースサイズ別の配置、向きを間違えたときに起こりやすい症状まで解説します。あなたのPCで優先したい冷却対象に合わせて、無理のない取り付け方を選べるようになりますよ。

簡易水冷クーラーの向きと基本原則

簡易水冷クーラーの取り付けでは、見た目の整い方よりも、内部の空気がどこに集まるかを優先します。まずは、ケースやラジエーターのサイズにかかわらず共通する基本原則から確認していきましょう。

ポンプをラジエーターより下にする

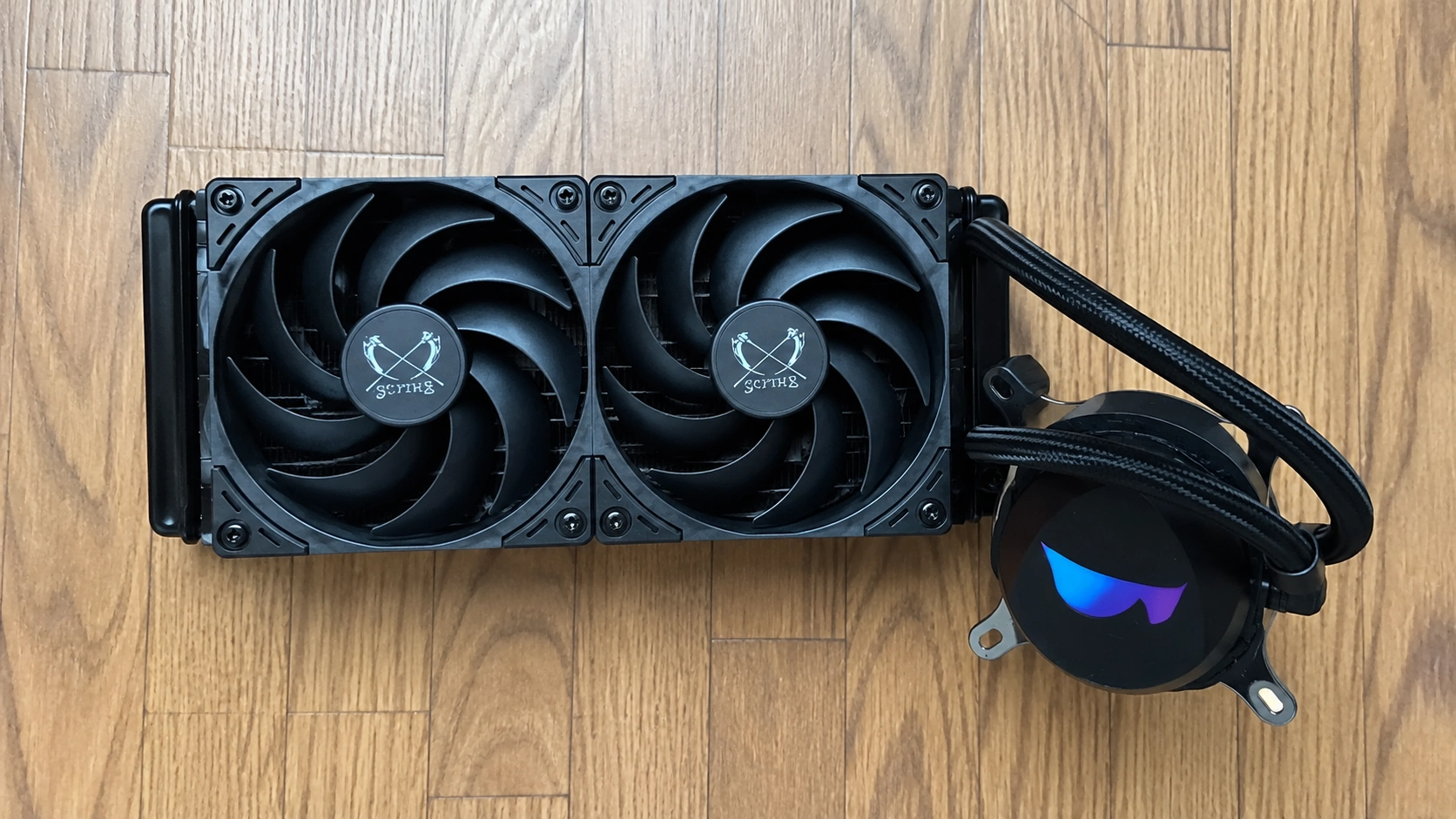

簡易水冷クーラーを取り付けるときに最も意識したいのが、ポンプを冷却経路の最上部にしないことです。一般的な簡易水冷では、CPUに取り付けるウォーターブロックの中にポンプが組み込まれています。

簡易水冷の内部は冷却液で満たされていますが、完全に空気が存在しないわけではありません。製造時から含まれるわずかな空気に加え、長期間使用するうちに冷却液が少しずつ減り、空気の割合が増えることもあります。

空気は液体より軽いため、冷却経路の最も高い場所へ集まります。ラジエーターよりポンプが高い位置にあると、その空気がポンプ内部に入りやすくなり、羽根が冷却液をうまく送り出せなくなる可能性があります。いわゆるエア噛みです。

簡易水冷では、ラジエーターの一部がポンプより高い位置にあることが重要です。空気をラジエーター側へ集めることで、ポンプが冷却液に浸かった状態を維持しやすくなります。

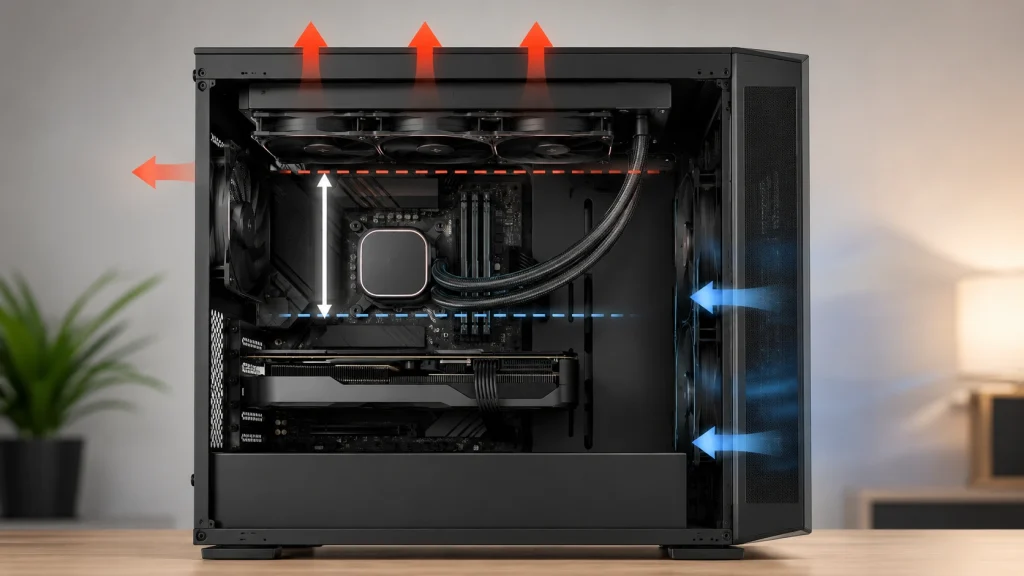

最も分かりやすい配置は、ラジエーターをケース天面に取り付ける方法です。ラジエーター全体がCPUブロックより高くなるため、空気が自然とラジエーター内に集まりやすくなります。

前面にラジエーターを取り付ける場合も、ラジエーター上端がCPUブロックより高ければ、ポンプが冷却経路の最高点になるのを避けられます。前面設置だから危険というわけではなく、ラジエーター上端とポンプの高さを比べるのがポイントですよ。

なお、ウォーターブロックのロゴが上を向いているか、チューブがCPUブロックの右側から出ているかといった見た目の向きは、ポンプの高さとは別の話です。製品ごとの指定がない限り、まずは冷却経路全体の位置関係を確認してください。

チューブを下向きにする理由

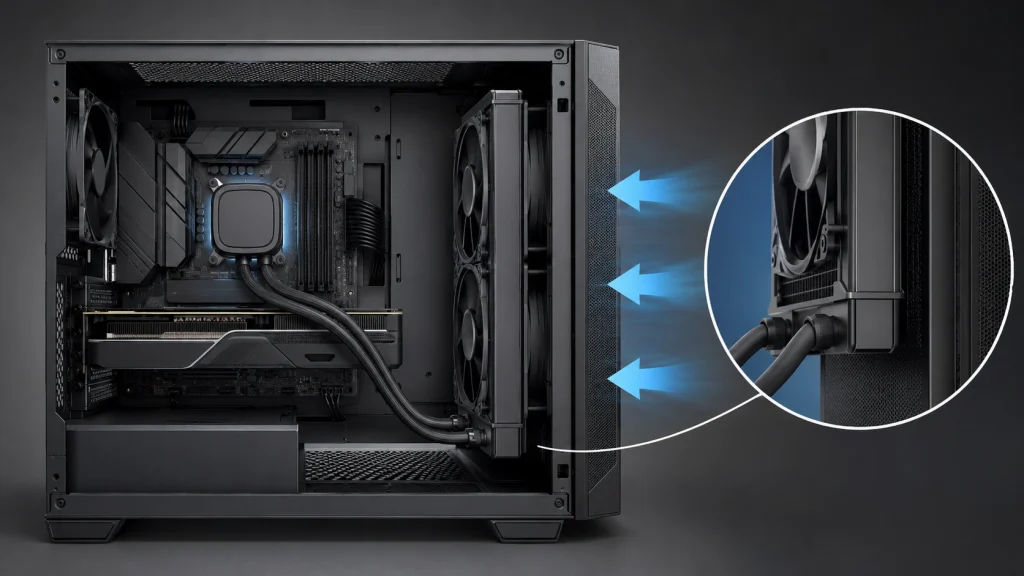

ラジエーターをケース前面へ垂直に取り付ける場合は、可能であればチューブの接続口を下側にする配置がおすすめです。チューブを下向きにすると、ラジエーター内の空気が接続口から離れた上部に集まりやすくなります。

反対に接続口を上側にすると、ラジエーター上部へ集まった空気がチューブの入口付近に来ます。使用期間が長くなって冷却液の量が減ると、空気がチューブへ入り込み、水が流れるような音やポコポコした音が発生しやすくなるかもしれません。

チューブ下向きが特に重要なのは、ラジエーターを前面や側面へ垂直設置する場合です。天面へ水平に設置する場合は、ラジエーター自体がポンプより上にあるため、空気をラジエーター側へ保持しやすい配置になります。

ただし、チューブを下側にするためにホースを強く引っ張ったり、グラフィックボードへ押し付けたりするのは避けましょう。無理な曲げやねじれは、ホース内部の流路を狭めたり、接続部分へ負担をかけたりする原因になります。

チューブ下向きは推奨配置ですが、無理な取り回しより安全な余裕を優先してください。前面でチューブを上側にする場合でも、ラジエーター上端がポンプより高い位置にあれば、直ちに使用できない配置というわけではありません。

ホースは急角度で折らず、自然な弧を描くように取り回します。ファンの羽根に接触しないこと、サイドパネルを閉じたときに押しつぶされないこと、グラフィックボードの排熱を遮らないことも確認しておきたいですね。

ラジエーターは上面か前面か

簡易水冷のラジエーター設置場所として代表的なのが、ケース上面と前面です。どちらにもメリットがあり、すべてのPCで一方だけが正解になるわけではありません。

設置場所	一般的な風向き	主なメリット	主な注意点
上面	排気	空気をラジエーターへ保持しやすく、ケース内の熱気も排出しやすい	メモリやVRMヒートシンクとの干渉を確認する
前面	吸気	冷たい外気をラジエーターへ直接当てやすい	ラジエーター通過後の温風がケース内へ入る

上面設置は、ラジエーターがCPUブロックより高くなりやすく、向きで迷いにくい方法です。ファンを排気に設定すれば、CPUやGPUによって温められたケース内の空気を上部から外へ出せます。

前面設置は、室温に近い外気をラジエーターへ通せるため、CPU温度を優先したい構成に向いています。その一方で、ラジエーターを通過して温められた空気がケース内へ入るので、GPUやストレージの温度へ影響する場合があります。

私なら、天面に十分なスペースがあり、CPUとGPUをバランスよく冷やしたい場合は上面排気を検討します。CPU負荷が高い作業が中心で、前面に大型ラジエーターを無理なく収められるなら前面吸気も有力です。

簡易水冷の吸気と排気について詳しく比較したい場合は、簡易水冷の吸気と排気の選び方も参考にしてください。

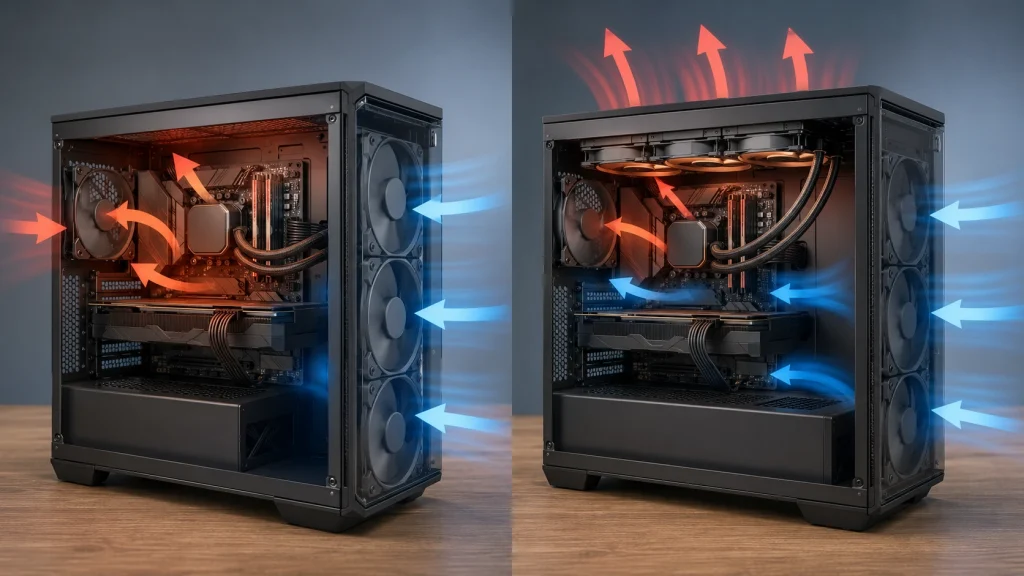

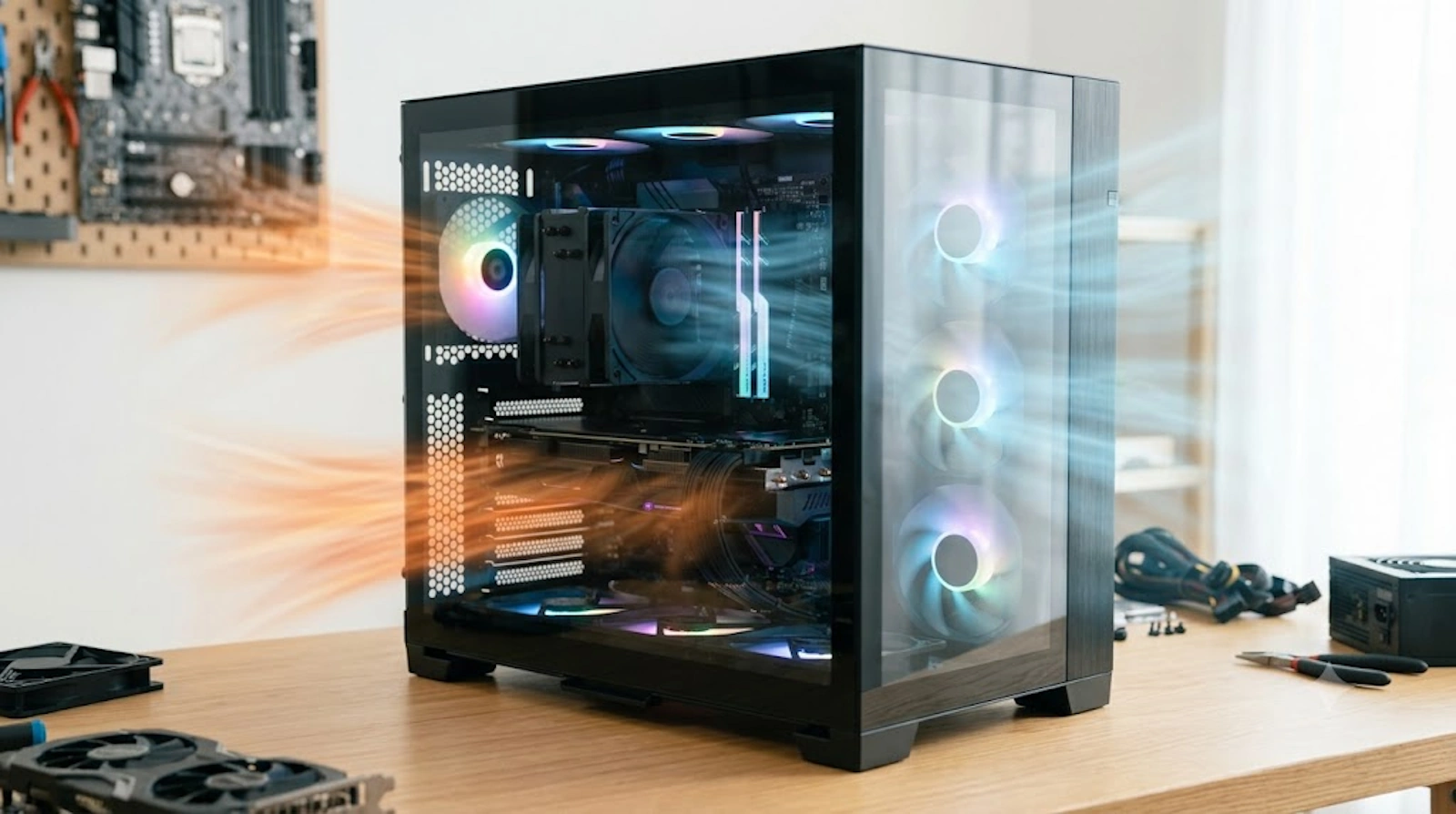

前面吸気と天面排気の違い

前面吸気と天面排気の違いは、ラジエーターへ通す空気の温度と、その後の空気が流れる方向です。簡単に整理すると、前面吸気はCPU冷却を優先しやすく、天面排気はケース全体の熱を外へ出しやすい構成です。

前面吸気が向いている構成

前面吸気では、ケース外の比較的冷たい空気が最初にラジエーターへ当たります。そのため、CPUの熱を冷却液から空気へ移しやすく、CPU温度を抑えやすい傾向があります。

動画のエンコードやCPUレンダリングなど、CPUへ長時間高い負荷をかける用途では相性がよいでしょう。前面に360mmなどの大型ラジエーターを搭載できても、天面には240mmまでしか入らないケースでも選びやすい配置です。

ただし、ラジエーターを通過した空気は冷却液の熱を受け取っています。その温風がグラフィックボードへ流れるため、GPU温度が上がるケースもあります。影響の大きさは、CPUの消費電力、ラジエーターのサイズ、ケースファンの構成などによって変わります。

天面排気が向いている構成

天面排気では、ケース前面や底面から入った空気がGPUなどを冷やしたあと、ラジエーターを通って外へ出ます。ラジエーターへ届く時点では空気が少し温まっていますが、ケース内にCPUの排熱を戻しにくいのがメリットです。

ゲームではCPUだけでなくGPUも大きな熱源になるため、天面排気のほうが全体の温度を整えやすいことがあります。特に高性能なグラフィックボードを使用している場合は、前面からGPUへ冷たい空気を送り、上面と背面から排気する流れを作りやすいですよ。

CPU温度だけで決めず、CPUとGPUの両方を同じ条件で測定して判断するのがおすすめです。室温、ファン回転数、負荷時間をそろえて比較すると、配置変更の効果が分かりやすくなります。

PC内部の温度を確認する方法については、PCケース内温度の測り方で詳しく解説しています。

向きを間違えたときの症状

簡易水冷クーラーの向きが適切でない場合、すぐに故障するとは限りません。しかし、ポンプへ空気が入り続ける配置では、異音や冷却性能の不安定化が起こりやすくなります。

• ポコポコ、ゴロゴロ、ジジジといった異音が続く
• CPU温度が以前より高くなる
• CPU温度が短時間で大きく上下する
• 高負荷時にファンが常に高速回転する
• ポンプ回転数が表示されても冷えにくい
• 片方のチューブだけ極端に熱く感じる

取り付け直後だけ水が流れる音がして、その後静かになる場合は、移動中にチューブへ入った空気がラジエーターへ戻る途中の可能性があります。一方で、数日たっても大きな異音が続く、CPU温度が急上昇する、保護機能で電源が落ちるといった場合は、そのまま使い続けないほうが安全です。

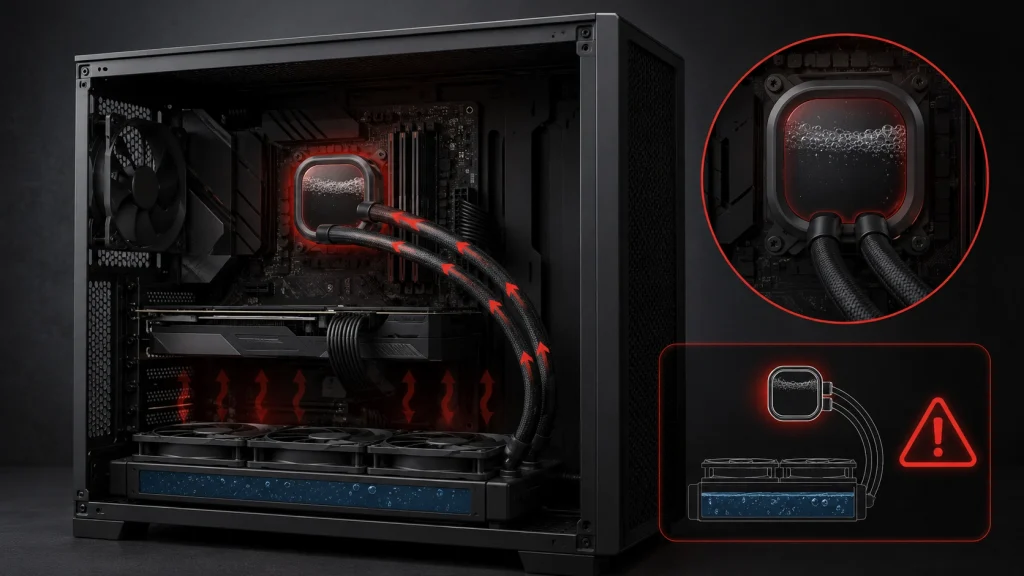

ラジエーターをケース底面へ設置し、CPUブロック内のポンプが最上部になる構成は避けましょう。空気がポンプへ集まりやすく、冷却液を安定して循環させにくい配置です。

まず電源を切り、ラジエーターとポンプの高さ、チューブの折れ、ポンプ用ケーブルの接続先を確認します。ポンプがマザーボードの対応端子へ正しく接続されていない場合も、回転不足によって似た症状が出ることがあります。

エア噛みの原因や確認方法をさらに詳しく知りたい場合は、簡易水冷のエア噛みと設置対策も確認してみてください。

簡易水冷クーラーの向きと配置選び

基本原則を理解したら、次は実際のPCケースへ収まる配置を考えます。同じラジエーターサイズでも、ケースの内部構造、マザーボードの位置、グラフィックボードの長さによって取り付けやすさは変わります。

ATXケースの推奨配置

ATXのミドルタワーやフルタワーでは、天面排気または前面吸気が基本的な候補です。内部スペースに余裕があるモデルも多く、240mm、280mm、360mmといった複数のラジエーターサイズから選びやすいでしょう。

天面へ取り付ける場合は、ラジエーターとファンを合わせた厚みを確認します。一般的なラジエーター本体は25～30mm程度、標準的なファンは25mm程度なので、合計では50～55mm程度になることがあります。これはあくまで一般的な目安であり、製品によって異なります。

マザーボード上部には、VRMヒートシンク、メモリ、CPU補助電源コネクターなどがあります。ケースの仕様に360mmラジエーター対応と書かれていても、厚いラジエーターや背の高いメモリを組み合わせると干渉することがあります。

前面へ取り付ける場合は、ラジエーターの厚みがグラフィックボード搭載スペースを圧迫しないか確認してください。たとえば、ケースのグラフィックボード対応長が400mmでも、前面ラジエーターとファンを取り付けることで、実際に使える長さが50mm前後短くなる可能性があります。

360mmという表記は120mmファンを3基取り付ける規格を示すもので、ラジエーターの実長が360mmとは限りません。端部のタンクを含めると390～400mm程度になる製品もあるため、必ず製品寸法を確認しましょう。

ATXケースでは選択肢が多いぶん、どこにでも付けられると思い込みがちです。ケースの対応表だけでなく、ラジエーターの長さ、厚み、チューブ長、GPUとの距離を照らし合わせることが大切ですよ。

MicroATXの推奨配置

MicroATXケースでは、240mmまたは280mmラジエーターを前面か天面へ取り付ける構成が中心です。ATXケースに近い高さを持つモデルもありますが、奥行きや上部の余裕が小さい製品も少なくありません。

天面設置では、メモリとの干渉に特に注意します。ラジエーターの取り付け位置がマザーボード側へ寄っているケースでは、ファンがメモリの上部へ重なり、取り付けられない場合があります。RGBメモリなど背の高い製品を使うなら、ケースの上部クリアランスを事前に確認したいところです。

前面設置では、グラフィックボードとの距離が問題になりやすいです。大型GPUを使用する場合、ラジエーターとファンを取り付けたあとに必要なカード長を確保できるか、数値で確認してください。

また、前面ラジエーターがケース下部まで伸びると、電源シュラウドや3.5インチドライブベイに干渉することがあります。ドライブベイを移動または取り外さなければならないケースもあるため、ストレージ構成も含めて考えましょう。

MicroATXでは、ラジエーターを先に取り付けるのではなく、すべてのパーツの位置を仮決めしてから固定すると失敗を減らせます。

360mm対応と書かれたMicroATXケースもありますが、選択肢は240mm対応ケースほど多くありません。無理に大型ラジエーターを選ぶより、取り付けやすい240mmモデルとケースファンのバランスを整えたほうが扱いやすいこともあります。

Mini-ITXの推奨配置

Mini-ITXケースは製品ごとに内部構造が大きく異なるため、一般論だけで取り付け位置を決めにくい規格です。前面、側面、天面、背面など、ケース専用の配置を前提として設計されていることもあります。

比較的大きなMini-ITXケースでは、側面または前面に240mmラジエーターを取り付けられる場合があります。小型モデルでは120mmや140mmに限られることもあり、ラジエーターの厚みやチューブの曲げ半径が厳しくなります。

Mini-ITXで特に避けたいのは、空いている場所へ無理にラジエーターを押し込むことです。ホースが電源ユニットとサイドパネルの間に挟まれたり、ラジエーターのファンがケーブルを巻き込んだりすると、冷却以前に故障の原因になります。

底面へラジエーターを設置できるケースでも、ポンプ内蔵のCPUブロックが冷却経路の最高点になるならおすすめできません。小型ケースだから仕方ないと妥協せず、メーカーが示す対応レイアウトを確認しましょう。

Mini-ITXでは、同じ240mmラジエーターでも端部の形状やチューブ出口の向きによって取り付けられない場合があります。ケースの対応サイズだけで判断せず、ラジエーターの実寸とメーカーの互換情報を確認してください。

また、SFX電源、GPU、ライザーケーブル、ストレージなどが近い位置へ集中します。ラジエーターを吸気にする場合は排気経路を、排気にする場合は外気を取り込む経路を確保することが大切です。

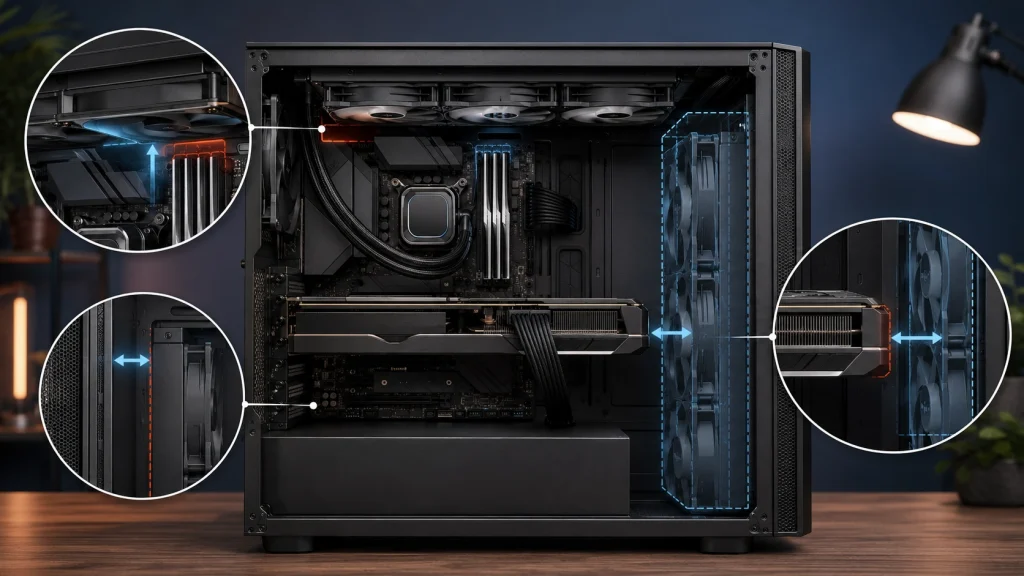

ラジエーターの厚みと干渉

簡易水冷クーラーがケースへ取り付けられるか判断するときは、ラジエーターの長さだけでなく、ラジエーターとファンを合わせた厚みを確認します。

確認場所	干渉しやすいパーツ	主な確認内容
天面	メモリ、VRM、CPU補助電源	ラジエーターとファンの合計厚
前面	グラフィックボード、ドライブベイ	GPU対応長の減少量
側面	GPU、チューブ、サイドパネル	パネルを閉じるための奥行き
背面	マザーボード端子、天面ファン	120mmラジエーター周辺の余裕

一般的な目安では、ラジエーター本体が25～30mm程度、ファンが25mm程度です。合計50～55mm程度を想定し、さらにネジ頭や防振ゴム、ケーブルを逃がす余裕も見ておくと安心です。厚型ラジエーターや高風量ファンでは、さらに大きなスペースが必要になります。

ケース仕様にあるラジエーター対応表記は、長さやファンマウントだけを基準としている場合があります。「天面360mm対応」と書かれていても、すべてのマザーボードやメモリとの組み合わせが保証されるわけではありません。

干渉を避けるために薄型ファンを使う方法もありますが、標準厚ファンと風量や静圧、騒音特性が異なります。薄型ファンへ交換すれば必ず同じ冷却性能を維持できるとは限らないため、温度を測りながら調整しましょう。

取り付け作業では、最初からネジを強く締め込まず、ラジエーター、マザーボード、メモリ、GPUを仮配置して確認するのがおすすめです。特に長いネジを誤って使用すると、ラジエーター内部を傷つける可能性があります。必ず簡易水冷クーラーに付属する指定ネジを使ってください。

垂直設置と水平設置の違い

ラジエーターの垂直設置とは、ケース前面や側面へ立てて取り付ける方法です。水平設置は、主にケース天面へ寝かせて取り付ける方法を指します。

ラジエーターが垂直か水平かという違いだけで、冷却液の熱伝導性能が大幅に変わるわけではありません。実際の冷却性能には、ラジエーターへ入る空気の温度、ファンの回転数、ラジエーターの表面積、ケース内のエアフローなどが関係します。

水平設置の代表である天面配置では、ラジエーター全体がポンプより高い位置に来やすく、空気をラジエーター内部へ集めやすいのがメリットです。一方、ケース内で温められた空気を使って冷却するため、CPU温度だけを見ると前面吸気より不利になる場合があります。

垂直設置の代表である前面配置では、外気を直接取り込めるためCPU冷却に有利です。ただし、空気がラジエーター上部へ集まることを考え、可能であればチューブ接続口を下側にします。

垂直設置でチューブが上側になる場合も、ラジエーター上端がCPUブロックより高いことを確認してください。チューブ下向きにできないからといって、ホースを無理に折り曲げるのは逆効果です。

つまり、垂直か水平かだけで優劣を決めるのではなく、ポンプとの高さ、吸気と排気、周辺パーツとの干渉をまとめて判断する必要があります。見た目がきれいでも、ポンプが最高点になる配置やホースがつぶれる配置は避けましょう。

簡易水冷クーラーの向きまとめ

簡易水冷クーラーの向きで最も重要なのは、ポンプを冷却経路の最高点にしないことです。ラジエーターの一部をCPUブロック内のポンプより高くし、内部の空気がラジエーター側へ集まる配置を作りましょう。

• 天面設置はラジエーターをポンプより高くしやすい
• 前面設置はラジエーター上端をポンプより高くする
• 前面では可能ならチューブ接続口を下側にする
• 底面設置でポンプが最高点になる配置は避ける
• CPU優先なら前面吸気を検討する
• GPUや全体冷却優先なら天面排気を検討する
• ホースを強く曲げたり引っ張ったりしない
• ラジエーターの実寸と合計厚を確認する

前面吸気と天面排気のどちらが適しているかは、CPUやGPUの発熱、ケースの構造、ファン構成によって変わります。取り付け後はCPU温度だけでなく、GPU温度やファン騒音も確認し、同じ室温と負荷条件で比較するのがおすすめです。

ラジエーターの対応位置、ポンプの制御方法、使用できるCPUソケットなどは製品ごとに異なります。正確な情報は公式サイトをご確認ください。異音や温度上昇が改善しない場合は使用を中止し、販売店やメーカーサポートへ相談しましょう。安全性に不安がある場合の最終的な判断は専門家にご相談ください。

簡易水冷クーラーは、向きの基本を押さえて取り付ければ、冷却性能と静音性を安定させやすいパーツです。見た目だけで配置を決めず、空気が集まる場所とケース全体の風の流れを確認して、あなたのPCに合う向きを選んでくださいね。
