PCケースの上部ファンの向きは？最適なエアフローを解説

自作PCやBTOパソコンの冷却性能を最大限に引き出す上で、非常に重要ながらも見落としがちなのが、PCケースの上部ファンの向きです。なんとなく設置してしまい、ケースファンの向きがわからないままでは、せっかくの高性能パーツも宝の持ち腐れになりかねません。

特に天板にファンを取り付ける際の向きは、上部ファンの効果を決定づける重要な要素です。全体のケースファンの吸気と排気のバランスを考慮し、サイドフロー型CPUファンの向きや、稀なケースですが上部に電源ファンがある構成との連携も考える必要があります。

この記事では、初心者にも分かりやすく、ケースファンの向きのおすすめ構成から、冷却効率をさらに高めるおすすめのPCケースファンまで、網羅的に解説していきます。

この記事で分かること

PCケース上部ファンの基本的な役割と向き
エアフローを最適化する吸気と排気のバランス
CPUクーラーや電源位置と連携した応用的な配置
冷却性能を高めるおすすめのファンと最新の考え方

PCケースにおける上部ファンの向きの基本
PCケースの上部ファンの向きで変わる冷却効率

PCケースにおける上部ファンの向きの基本

ケースファンの向きがわからない時の確認方法
天板に取り付けるケースファンの向きは排気が基本
ケースファンの吸気と排気のバランスが重要
上部ファンの効果を活かすエアフローの仕組み

ケースファンの向きがわからない時の確認方法

PCケースファンを取り付けようとした際、「どちらが吸気でどちらが排気か」と戸惑うことは少なくありません。しかし、ファンの向きはいくつかの簡単な方法で確実に見分けることができます。

最も確実な方法は、ファンの側面フレームを確認することです。多くのメーカーの製品には、風が流れる方向を示す矢印（→）と、ファンブレードの回転方向を示す矢印（↷）が刻印されています。この風向きの矢印が、空気がどちらからどちらへ移動するかを示しています。

もし矢印が見当たらない場合は、ファンの構造で見分けることが可能です。

ファンの向きを確認する3つのポイント

モーターの支柱（フレーム）側が排気
ファンの中央モーター部分を支えている支柱（フレーム）が見える面が、空気を排出する「排気側」です。逆に、フレームがなく、ファンブレードがすっきりと見える面が空気を吸い込む「吸気側」となります。これが最も一般的な見分け方です。
メーカーロゴや仕様ラベル側が排気
ファンの中央には、メーカーのロゴや製品の仕様（型番、電圧など）が記載されたラベルシールが貼られていることがほとんどです。このラベルが貼られている面が排気側と覚えておくと良いでしょう。
ファンブレードの形状
ファンブレード（羽根）は、空気を効率的に捉えるためにカーブを描いています。ブレードのへこんでいる側、つまりカーブの内側に空気が流れ込み、膨らんでいる山なり側から排出されます。

組み立て後に最終確認をしたい場合は、PCを起動してティッシュペーパーなどをファンに近づけてみる方法も有効です。ティッシュが吸い寄せられれば吸気側、押し出されれば排気側であることが一目瞭然です。

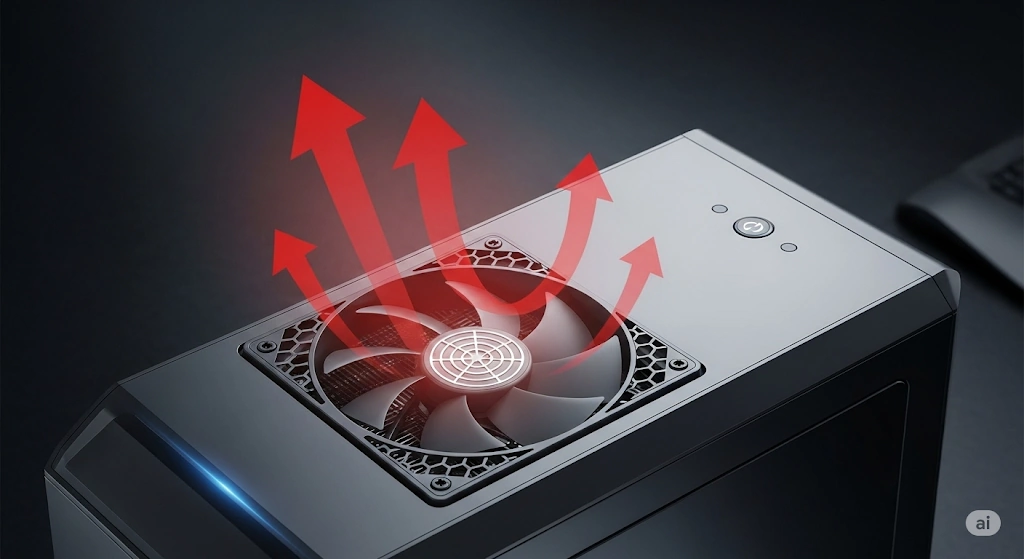

天板に取り付けるケースファンの向きは排気が基本

PCケースの天板（トップ）にファンを設置する場合、その向きは「排気」にするのが基本セオリーです。

この理由は、空気の自然な性質に基づいています。PC内部でCPUやグラフィックボードなどのパーツが動作すると熱が発生し、その熱によって温められた空気は自然と上昇します。この上に溜まろうとする熱い空気を、ケース天板のファンを使って効率的に外部へ排出することで、PC内部の温度を効果的に下げることができるのです。

PCケース全体の空気の流れ（エアフロー）は、一般的に「前面や底面から冷たい外気を取り込み（吸気）、背面と天板から内部の熱い空気を排出する（排気）」という一方向の流れを作るのが最も効率的とされています。天板のファンをこの流れに沿って排気に設定することで、スムーズな空気の循環が生まれ、熱だまりを防ぎます。

もし天板のファンを「吸気」にしてしまうと、上から冷たい空気を押し込むことになります。これは上昇してくる内部の熱い空気とぶつかり、空気の流れを乱してしまいます。結果として熱がケース内部に滞留し、かえって冷却効率を悪化させる原因となる可能性があるので注意が必要です。

このように、まずは「熱は上に昇る」という物理法則に従い、天板ファンは排気に設定するのが、安定した冷却環境を構築するための第一歩となります。

ケースファンの吸気と排気のバランスが重要

PCの冷却性能を考える上で、単にファンを取り付けるだけでなく、ケース全体の吸気量と排気量のバランスを意識することが非常に重要です。このバランスによって、ケース内部の空気圧が「陽圧（正圧）」または「陰圧（負圧）」という状態に分かれます。

陽圧（正圧）とは、ケース内に吸い込む空気の量が、排出する空気の量より多い状態を指します。これによりケース内部の気圧が外気圧より高くなり、空気はファンのない隙間から外へ押し出されようとします。

一方、陰圧（負圧）とは、排出する空気の量が吸い込む空気の量より多い状態です。ケース内部の気圧が低くなるため、空気はファンのない隙間から内部へ吸い込まれようとします。

どちらが良いとは一概には言えませんが、それぞれにメリットとデメリットが存在します。

状態	メリット	デメリット
陽圧 (吸気 > 排気)	ファンのない隙間からホコリが侵入しにくい	ケース内に熱がこもりやすく、エアフローが滞る可能性がある
陰圧 (排気 > 吸気)	ケース内の熱を強力に排出でき、冷却効率が高い	ファンのない隙間からホコリを吸い込みやすい

一般的には、ホコリ対策を重視するなら「陽圧」、冷却性能を最優先するなら「陰圧」が好まれる傾向にあります。多くのPCケースは、前面に吸気フィルターを搭載しているため、フィルター部分からしっかり吸気する構成（陽圧またはバランス型）にすることで、ホコリの管理がしやすくなります。

大切なのは、吸気ファンと排気ファンの能力を考慮し、どちらか一方に極端に偏らせないことです。理想は、吸気と排気のバランスが取れているか、わずかに陽圧気味に調整することでしょう。

上部ファンの効果を活かすエアフローの仕組み

天板に設置された上部ファンは、PCケース全体のエアフローにおいて「熱の排出口」としての極めて重要な役割を担います。

前述の通り、PC内部の最も熱い空気は、CPUやグラフィックボード周辺で発生し、対流によってケース上部に集まります。この熱を放置すると、ケース全体の温度が上昇し、各パーツの性能低下や寿命の短縮を招く原因となります。

上部ファンを排気として機能させることで、この上昇してきた熱を最も効率的なルートで直接ケース外へ追い出すことができます。これは、まるで部屋の天井に換気扇を設置するのと同じ理屈です。

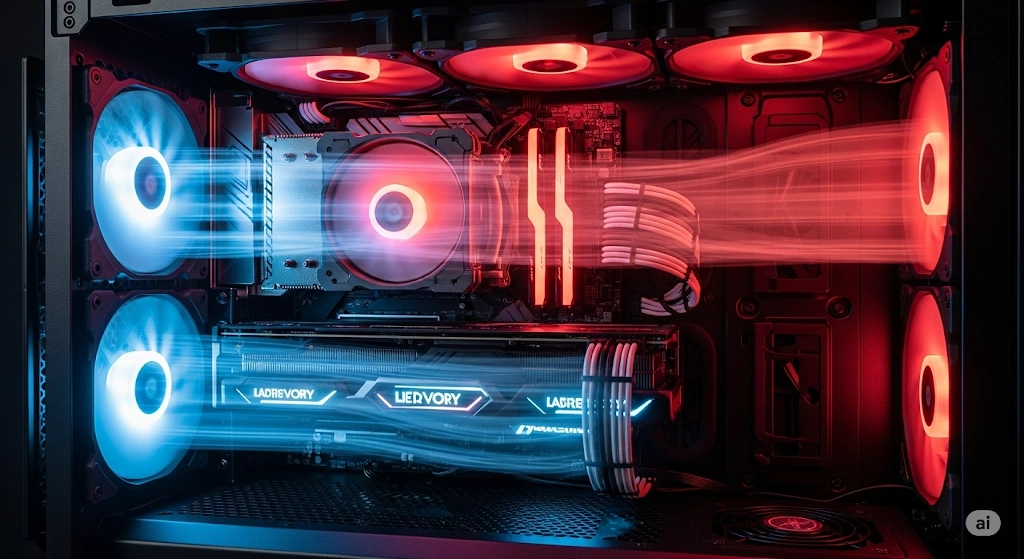

理想的なエアフローの仕組みは以下のようになります。

PCケース前面のファンが、比較的温度の低い外部の空気を吸い込みます。
取り込まれた冷たい空気は、発熱源であるCPUやグラフィックボードに当たり、これらのパーツを冷却します。
パーツから熱を奪って温められた空気は、軽くなってケース上部へと上昇します。
天板に設置された上部ファンと、背面のリアファンが、この熱くなった空気を協力して外部へ排出します。

このように、前面から背面・天板へという空気の一方通行の流れを作ることで、常に新鮮な冷気が内部を循環し、熱が滞留しないクリーンな環境が保たれます。上部ファンは、この流れの最終出口として、エアフロー全体の効率を決定づける重要なパーツなのです。

PCケースの上部ファンの向きで変わる冷却効率

サイドフローのCPUファンの向きとの連携
電源ファンが上部にある場合の向きの注意点
ケースファンの向きでおすすめの一部吸気という選択
冷却性能を高めるおすすめのPCケースファン

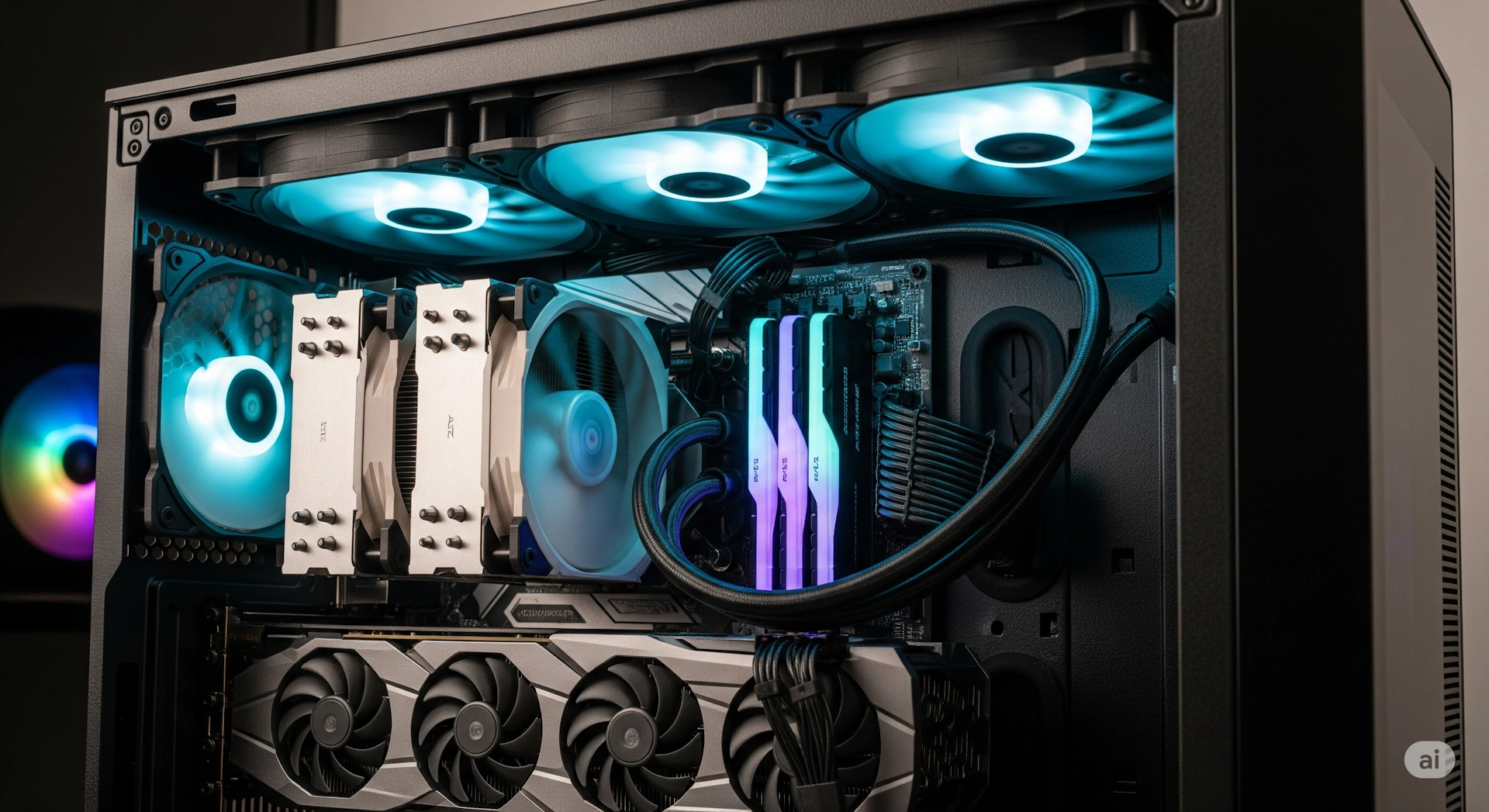

サイドフローのCPUファンの向きとの連携

現在主流の空冷CPUクーラーであるサイドフロー型は、マザーボードに対して水平に風を送るタイプです。このサイドフロークーラーと天板の上部ファンは、エアフローにおいて非常に密接な関係にあります。

サイドフロークーラーは通常、PCケースの前面から背面に向かって風が流れるように設置します。つまり、前面側のファンが冷たい空気を吸い込み、CPUの熱を吸収したヒートシンクを通過させ、背面側へ温かい空気を送り出します。この温かい空気は、そのままケース背面の排気ファンによって排出されるのが基本的な流れです。

ここで、天板の上部ファンが重要な役割を果たします。CPUクーラーから排出された熱の一部は、ケース背面のファンだけでなく、上昇気流に乗って真上にも向かいます。このCPUクーラーの真上に位置する天板ファンが排気として動作することで、CPUから発生した熱をよりダイレクトかつ迅速にケース外へ排出できるのです。

サイドフロークーラーと天板ファン、背面ファンが三位一体となって連携することで、PCパーツの中で特に高温になりやすいCPU周辺の熱を効率的に処理し、CPUの性能を安定して引き出すことが可能になります。

もし上部ファンがない場合、CPUクーラーが排出した熱がケース上部にこもってしまい、その熱を再びCPUクーラーが吸い込んでしまうという悪循環に陥る可能性もあります。そのため、サイドフロークーラーを使用する環境では、天板に排気ファンを設置することは非常に効果的と言えるでしょう。

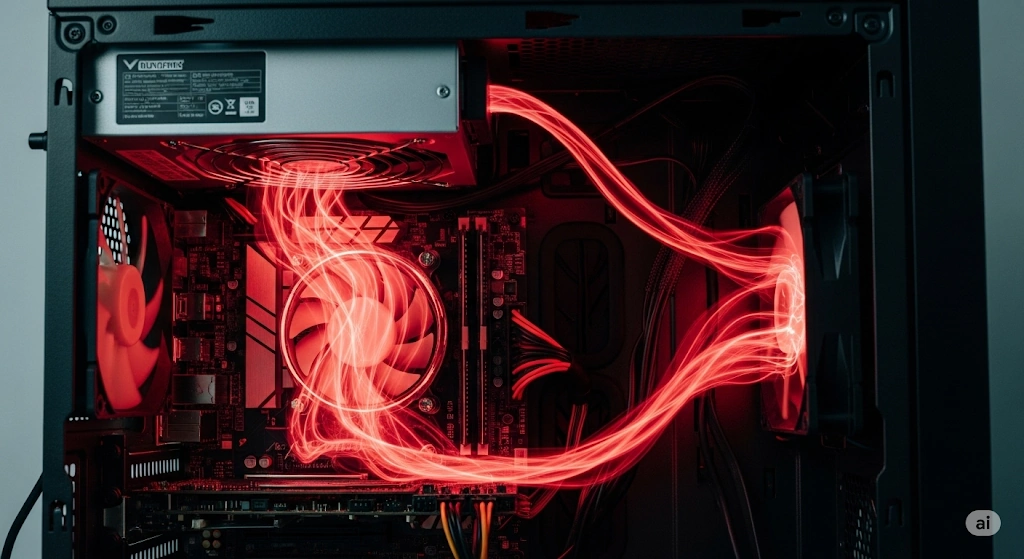

電源ファンが上部にある場合の向きの注意点

最近のPCケースの多くは、電源ユニットをケース下部に設置する「ボトムレイアウト」が主流ですが、古いモデルや一部のコンパクトなケースでは、電源ユニットをケース上部に設置する「トップレイアウト」が採用されていることがあります。

このトップレイアウトの場合、電源ユニットのファンの向きとエアフローには注意が必要です。

電源ユニットのファンは、主に「ケース内から吸気して背面に排気する」向きで設置されます。この場合、電源ユニットはPCケース内の換気扇、つまり排気ファンとしての一翼を担うことになります。

ケース上部に集まった熱い空気を電源ユニットが吸い込み、内部のパーツを冷却しながら外部へ排出するという仕組みです。これは一見合理的ですが、いくつかの注意点があります。

上部電源の注意点

電源ユニットの温度上昇
CPUやグラフィックボードで温められた高温の空気を直接吸い込むため、電源ユニット自体の温度が上昇しやすくなります。電源パーツの寿命は温度に大きく左右されるため、高負荷な状態が続くと寿命を縮める可能性があります。
排気能力の限界
ケース全体の排気を電源ファンに大きく依存するため、高性能なCPUやグラフィックボードを搭載すると排熱が追いつかなくなることがあります。結果としてケース全体の温度が上がりやすくなります。

このようなケースで天板に別途ファンを増設できるスペースがあることは稀ですが、もし設置する場合は、電源ユニットの排気フローを妨げないよう、同じく「排気」に設定するのが基本となります。上部電源のPCケースを使用する場合は、全体のエアフローがシビアになりがちであることを理解しておくことが大切です。

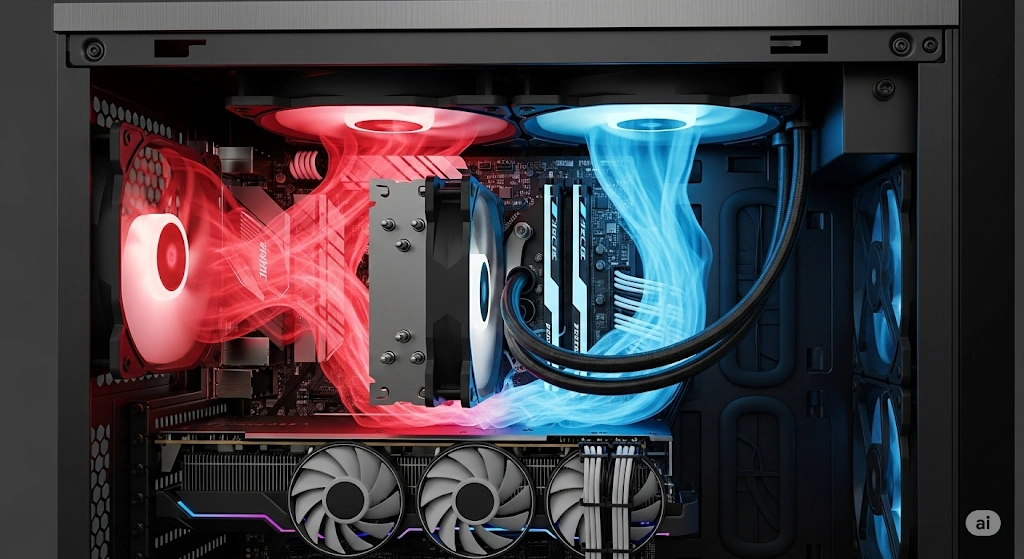

ケースファンの向きでおすすめの一部吸気という選択

「天板ファンは排気」というのが長年のセオリーでしたが、近年、PCの構成が変化するにつれて、より応用的な考え方が登場しています。それが、天板ファンの一部を「吸気」として利用するという、やや上級者向けのテクニックです。

これは、冷却パーツメーカーとして名高いNoctua社などが提唱している方法で、特定の条件下で高い冷却効果を発揮することがあります。

具体的には、天板にファンを2つ以上並べて設置できるケースで、ケース前方側のファンを「吸気」に、後方（CPUクーラーに近い側）のファンを「排気」に設定します。

この配置のメリットは、ケース前面上部から取り込んだ冷たい外気が、すぐに排気されずにCPUクーラーのヒートシンクに直接吹き付けられる点にあります。これにより、CPUをより効率的に冷却できるという考え方です。従来の全面排気構成では、前面から入った空気がCPUに届く前に天板から排出されてしまう「ショートサーキット」が起こりがちでしたが、この構成はそれを防ぐ効果が期待できます。

特に、大型のサイドフロー空冷クーラーを使用している場合や、前面からの吸気が弱いケースで効果を発揮することがあります。すべての環境で性能が向上するわけではありませんが、試してみる価値は十分にあります。

これは基本のセオリーから一歩進んだチューニングの一環です。ご自身のPCでCPU温度を計測しながら、従来の全面排気構成とこの「前吸気・後排気」構成を比較し、より冷える方を選択するのが賢明なアプローチと言えるでしょう。

冷却性能を高めるおすすめのPCケースファン

最適なエアフローを構築するには、ファンの性能自体も非常に重要です。PCケースファンを選ぶ際には、「風量」と「静圧」、そして「静音性」の3つの要素を考慮する必要があります。

風量 (CFM): ファンがどれだけの量の空気を動かせるかを示す指標。ケース内の換気を重視する場合に重要です。
静圧 (mmH2O): 空気を押し出す力の強さを示す指標。ヒートシンクやフィルター、メッシュパネルなど、空気の流れを妨げる障害物がある場所に適しています。
静音性 (dBA): ファンの動作音の大きさ。数値が低いほど静かです。

これらの点を踏まえ、目的別におすすめのPCケースファンのタイプやメーカーを紹介します。

静音性と性能のバランスを重視するなら

多くのユーザーにとって最もバランスの取れた選択肢です。オーストリアのメーカーであるNoctuaのファンは、独自の流体軸受けやブレード設計により、極めて高い静音性と優れた冷却性能を両立しており、世界中の自作PC愛好家から絶大な信頼を得ています。また、日本のScythe（サイズ）社の「KAZE FLEX」シリーズも、高い品質とコストパフォーマンスで人気があります。
