PC電源ユニットの向きはどっち？正しい設置方法と冷却効率

自作PCを組む際に、意外と迷うのがPC電源ユニットの向きです。PCケースの電源位置はどっちがいいのか、特に主流となりつつあるPCケース電源が下にあるタイプでは、PC電源が上下逆に見える設置方法に戸惑うかもしれません。

また、古いPCケース電源が上にある場合のメリットや、そもそもPCファンは内向きにするべきかといった疑問も浮かびます。電源ファンの向きが上部になるパターンや、電源ファンの吸気と排気の基本原理を理解しないと、PC全体の冷却性能やパーツの寿命に影響を与えかねません。

この記事では、そんな電源ユニットの向きに関するあらゆる疑問を解消します。PCケースの構造に合わせて、最も合理的で冷却効率の高い設置方法を、メリット・デメリットを交えながら分かりやすく解説していきます。

この記事で分かること

電源ユニットの基本的な設置パターン
ファン向きによる冷却性能や寿命への影響
PCケースの構造と最適な向きの関係性
ホコリ対策とメンテナンスの注意点

PC電源ユニットの向きを決める基本要素
状況別に解説するPC電源ユニットの向き

PC電源ユニットの向きを決める基本要素

PCケースの電源位置は上下どっちがいい？
電源ファンの吸気と排気の仕組み
主流であるPCケースの電源が下にある場合
PCケースの電源が上にあるメリット
PCファンは内向きにするべきかの基本

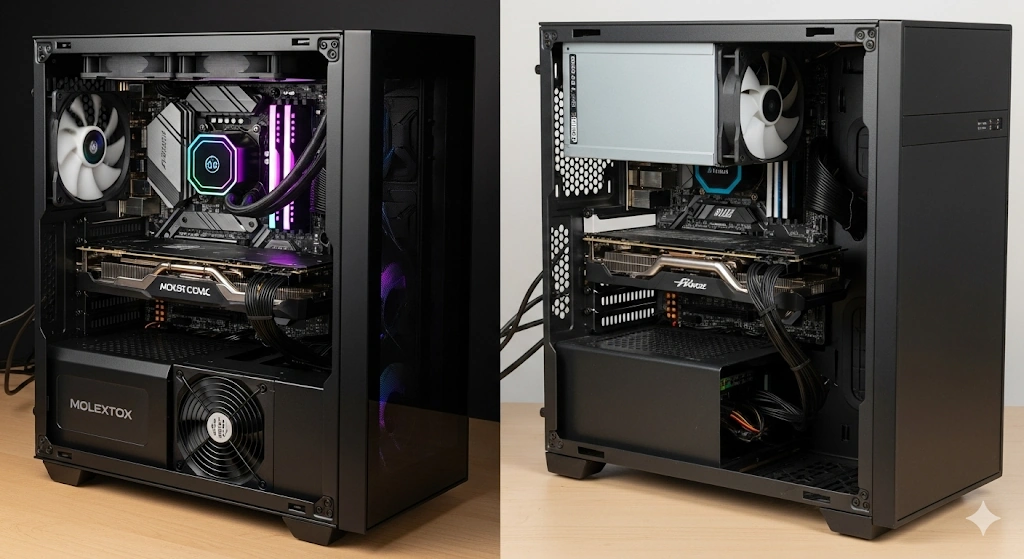

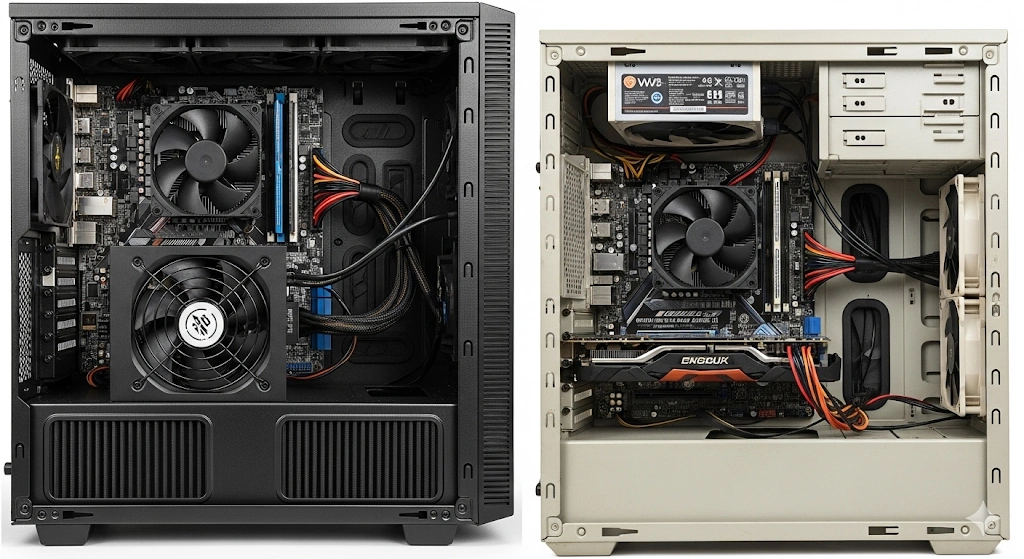

PCケースの電源位置は上下どっちがいい？

PCの電源ユニットを設置する場所は、PCケースによって上部（トップ）か下部（ボトム）のどちらかに決まっています。現在の主流は下部設置ですが、それぞれに異なる特徴があるため、一概にどちらが良いとは言えません。PCケースの設計思想やエアフロー（空気の流れ）によって最適な位置は変わります。

まずは、電源を上部に設置する場合と下部に設置する場合のメリット・デメリットを比較してみましょう。

設置場所	メリット	デメリット
上部設置	・ケース内部の熱い空気を排気する手助けをする・省スペースなケースや古い設計のケースに多い	・ケース内の熱を吸うため、電源自体の冷却効率が落ちる・電源ユニットの寿命が短くなる可能性がある・重いパーツが上に来るため、PC全体の重心が高くなり不安定になる
下部設置	・外部の冷たい空気を直接吸気できるため、電源の冷却が安定する・電源の長寿命化が期待できる・PC全体の重心が低くなり、物理的に安定する・ケース内のエアフローと独立させられる	・床に近いとホコリを吸い込みやすい・PCケースに専用の吸気口（メッシュ）が必要

結論として、現在の自作PCでは、冷却効率と安定性の観点から「下部設置」が圧倒的に推奨されています。エアフローが最適化された最近のPCケースのほとんどは、下部設置を前提に設計されています。

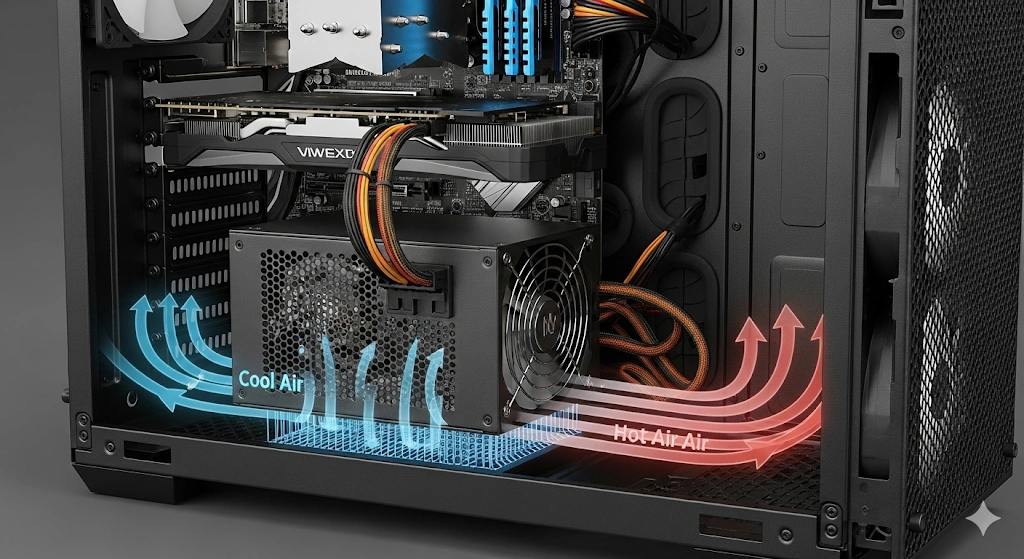

電源ファンの吸気と排気の仕組み

電源ユニットの向きを理解する上で、ファンの役割を知ることは非常に重要です。多くの人が勘違いしがちですが、電源ユニットに搭載されている大型ファンは、内部を冷却するための「吸気用」ファンです。

ファンから取り込まれた空気は、電源ユニット内部のコンデンサやコイルなどの電子部品を冷却し、温められた空気は電源ユニットの背面（PCケースの外側、電源ケーブルを挿すコネクタがある面）から「排気」されます。

電源ユニットのエアフロー

空気の流れ： ファン（吸気） → 電源ユニット内部 → 背面（排気）

この一方向の流れによって、電源ユニットは自身の熱を処理しています。つまり、ファンの向きは「どこから冷たい空気を取り込むか」を決める、極めて重要な要素なのです。

この吸排気の仕組みを理解すれば、ファンをケースの内側に向けるべきか、外側に向けるべきかの判断がつきやすくなります。

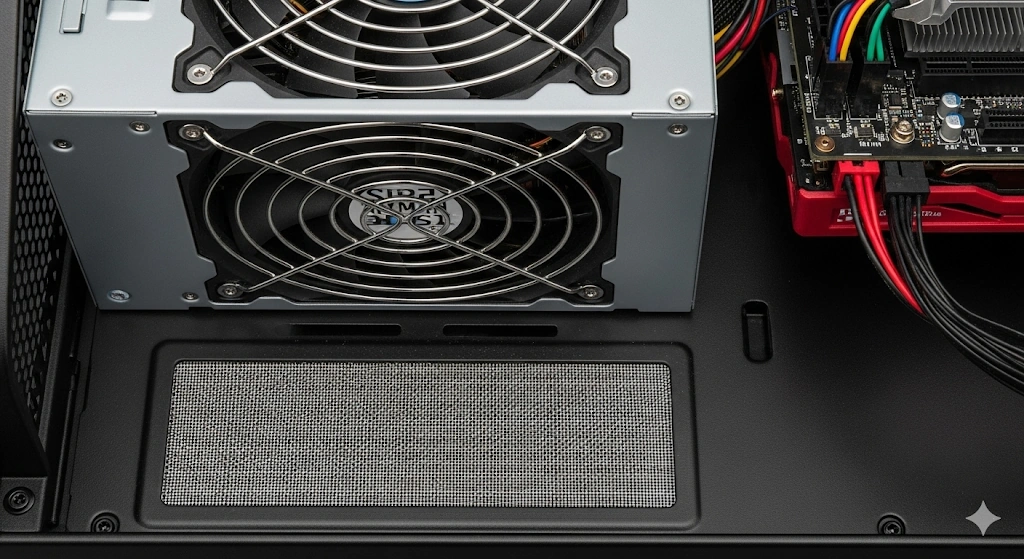

主流であるPCケースの電源が下にある場合

現在販売されているATXやMicro-ATX対応のPCケースの多くは、電源ユニットを下部に設置する設計を採用しています。このレイアウトには、自作PCの安定性と性能を向上させるための明確な理由があります。

最大の理由は、電源ユニット専用の冷却経路を確保できる点です。ほとんどの下部設置ケースでは、底面に電源ファン用の吸気口（メッシュ加工とダストフィルター付き）が設けられています。これにより、電源ユニットはPC内部の熱に影響されることなく、常に外部の新鮮で冷たい空気を吸い込むことができます。

また、電源ユニットはPCパーツの中でも特に重量のある部品の一つです。これをケースの最も低い位置に置くことで、PC全体の重心が下がり、物理的な安定性が増します。地震などの不意の揺れに対しても倒れにくくなるというメリットもあります。

下部設置のメリットまとめ

独立した冷却：ケース内の熱の影響を受けず、電源を効率的に冷やせる。
安定性の向上：PC全体の重心が低くなり、安定感が増す。
エアフローの最適化：ケース内のエアフロー設計の自由度が高まる。

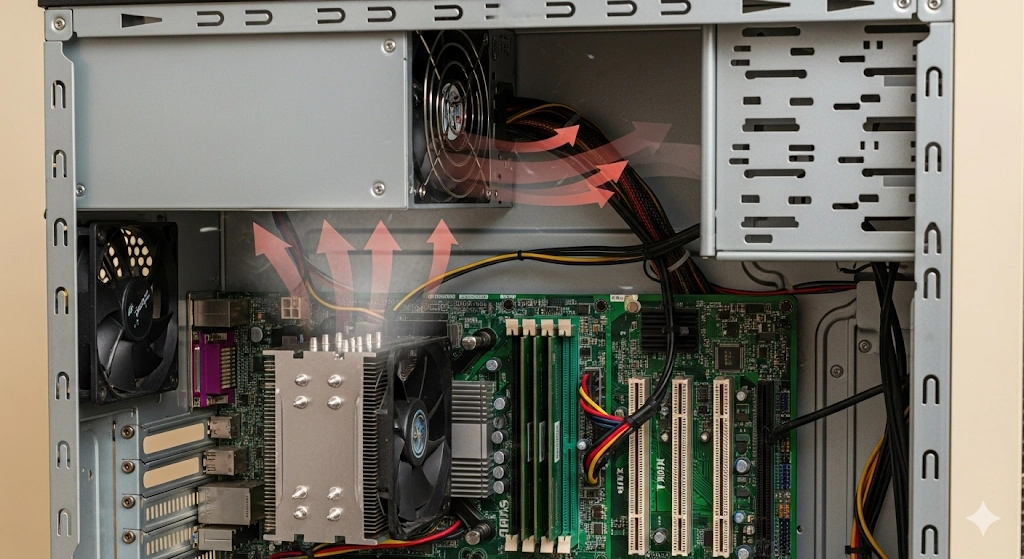

PCケースの電源が上にあるメリット

電源ユニットを上部に設置するレイアウトは、少し前のPCケースや、一部の省スペース型・低価格帯のケースで今でも見られます。この方式にも、設計上のメリットが存在します。

その最大のメリットは、電源ファンがケース全体の排気ファンとして機能する点です。CPUやグラフィックボードから発生した熱は、空気の性質上、ケース上部へと溜まっていきます。上部設置の電源は、この熱い空気を吸い込んで外部へ強制的に排出するため、ケースファンが少ない構成でも、内部の廃熱を効率的に行う手助けとなります。

しかし、これは同時にデメリットにもなります。前述の通り、電源ユニットは内部の熱い空気を吸うことになるため、自身の冷却効率は著しく低下します。これにより、ファンの回転数が上がって騒音が大きくなったり、高温にさらされることで内部のコンデンサなどの部品が劣化し、寿命を縮める原因にもなり得ます。

昔のPCケースはケースファンが少なく、エアフロー設計も未熟でした。そのため、電源ファンを排熱に利用するのは合理的な設計だったのです。しかし、エアフローが重視される現代のPCでは、あえてこの方式を選ぶメリットは少ないと言えるでしょう。

PCファンは内向きにするべきかの基本

電源ユニットの向きを考える前に、まずはPCケース全体のエアフローの基本原則を理解しておくことが大切です。一般的なPCケースの空気の流れは、「前面および底面から吸気し、背面および天面から排気する」ように設計されています。

これは、冷たい空気を前から取り込み、CPUやグラフィックボードなどの熱源を冷却しながら通過し、温められた空気を自然と上昇する性質を利用して上と後ろから排出するという、最も効率的な流れです。

基本的なエアフロー： 前方・下方（吸気） → ケース内部（熱交換） → 後方・上方（排気）

この原則を踏まえると、「PCファンは内向きにするべきか？」という問いの答えが見えてきます。ケース前面や底面に取り付けるファンは吸気のため「内向き」、背面や天面に取り付けるファンは排気のため「外向き」にするのがセオリーです。

電源ユニットのファンもこの原則と無関係ではありません。しかし、電源ユニットは自己完結した冷却システムを持つため、ケース全体のエアフローに組み込むべきか、それとも独立させるべきか、という視点で向きを決定する必要があります。

状況別に解説するPC電源ユニットの向き

電源ファンの向きが上部になるパターン
PC電源が上下逆になる設置方法とは
ファンを外側に向ける場合の冷却効果
ファンを内側に向ける場合の注意点
【結論】最適なPC電源ユニットの向き

電源ファンの向きが上部になるパターン

「電源ファンの向きが上部になる」という状況は、主に2つの異なる設置パターンを指します。どちらのパターンなのかによって、その意味と影響は大きく変わります。

1. PCケース下部設置で、ファンを上（ケース内部）に向ける場合

これは、主流の下部設置ケースにおいて、あえてファンをケース内部に向ける設置方法です。この場合、電源ユニットはグラフィックボードのすぐ下あたりから、ケース内部の空気を吸い込むことになります。
メリットとしては、PCを床に直接置いている場合に、床からのホコリを吸い込みにくくなる点が挙げられます。しかし、グラフィックボードなどが発する熱い空気を直接吸い込んでしまうため、電源の冷却効率は低下し、寿命に悪影響を与える可能性が高まります。

2. PCケース上部設置で、ファンを上（ケース天面）に向ける場合

これは、上部設置タイプのケースで、天面に排気用のメッシュ穴がある場合に可能な設置方法です。このレイアウトでは、電源ユニットはケース外部の新鮮な空気を直接吸い込めるため、冷却性能は非常に安定します。
ただし、この設置が可能なPCケースは非常に稀です。また、ケース上部の排気スペースを電源が占有してしまうため、ケース全体のエアフローにとってはマイナスに働く可能性もあります。

PC電源が上下逆になる設置方法とは

「PC電源が上下逆」という表現は、主に下部設置タイプのPCケースで電源ユニットのファンを下向きに設置した状態を指します。電源ユニットに印字されたメーカーロゴや製品名が逆さまになるため、このように呼ばれることがあります。

しかし、これは間違いや特殊な設置方法ではなく、現在の自作PCにおける最も標準的で推奨される設置方法です。多くのPCケースは、この「上下逆」の設置を前提として底面に吸気口を設けています。

この設置方法により、電源ユニットはPC内部の熱環境から完全に独立した冷却システムを構築できます。CPUやグラフィックボードにどれだけ高い負荷がかかっていても、電源は常にケース外部の冷たい空気を吸って安定した動作を維持できるのです。

注意点：床置きとホコリ

この設置方法の唯一とも言えるデメリットは、床にPCを置いた場合にホコリを吸い込みやすいことです。ほとんどのケースには着脱可能なダストフィルターが付属していますが、このフィルターは定期的に清掃しないと目詰まりを起こし、冷却性能の低下や騒音の原因になります。2〜3ヶ月に一度は確認と清掃を心がけましょう。

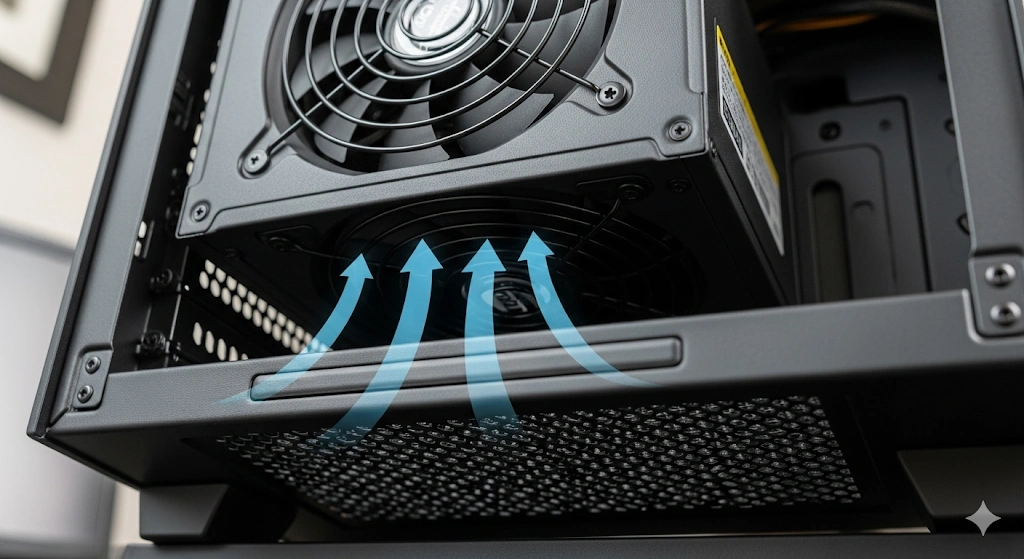

ファンを外側に向ける場合の冷却効果

電源ユニットのファンを「外側」に向ける設置は、冷却性能とパーツの長寿命化において最も効果的な方法です。ここでの「外側」とは、PCケースの外気を取り込める方向を指します。

下部設置の場合：ファンを下向き（ケース底面の吸気口向き）に設置
上部設置の場合：ファンを上向き（ケース天面の吸気口向き）に設置

このレイアウトの最大のメリットは、常に安定した温度の空気を吸気できる点です。PC内部の温度は、ゲームや動画編集などの高負荷な作業を行うと50℃を超えることも珍しくありません。しかし、室温（外気）はそれよりもずっと低いはずです。この温度差が、冷却効率に決定的な違いをもたらします。

電源ユニットの寿命は、内部のコンデンサの温度に大きく左右されると言われています。一般的に、「アレニウスの法則」により、温度が10℃下がると寿命は2倍に延びるとされています。ファンを外側に向けることは、電源ユニットの温度を低く保ち、結果的にPC全体の安定性と信頼性を高めることに直結するのです。

ファンを内側に向ける場合の注意点

一方で、電源ユニットのファンを「内側」（ケース内部）に向ける設置方法を選ぶ際には、いくつかの注意点を理解しておく必要があります。この方法は、特定の状況下ではメリットがありますが、基本的にはデメリットの方が大きいと考えられています。

下部設置の場合：ファンを上向き（ケース内部向き）に設置
上部設置の場合：ファンを下向き（ケース内部向き）に設置

この設置方法の主なメリットは、前述の通り、床にPCを置く際のホコリの吸い込みを軽減できる点です。しかし、その代償として以下のデメリットが生じる可能性があります。

ファンを内側に向ける際のデメリット

冷却性能の低下：ケース内の温かい空気を吸うため、電源自体の温度が上昇しやすくなります。高負荷時には、電源の保護機能が働いてPCがシャットダウンするリスクもゼロではありません。
寿命への影響：継続的に高温にさらされることで、内部コンデンサの劣化が早まり、電源ユニットの寿命が短くなる可能性があります。
エアフローの阻害：特に下部設置の場合、グラフィックボードが吸い込もうとする空気を電源ファンが奪ってしまう形になり、ケース全体のエアフローを乱すことがあります。

ホコリが気になる場合は、この設置方法を選ぶのではなく、「ファン外側設置」のままPCをデスクの上やPCワゴンに乗せる、といった対策を検討する方が、PC全体の健康にとっては良い選択と言えるでしょう。
